电子束真空精炼直接定向凝固制备高纯铜的氧氢元素去除效果

来源:真空技术网(www.chvacuum.com)台州学院物理与电子工程系 作者:付亚波

  氧氢元素的去除效果如图6 所示。高纯铜铸锭的氧氢元素有了较大幅度的下降, 与铜原料相比,O、H 分别降低了86.47%, 85.00% 。氧氢含量的降低, 可提高纯铜的导电性能和防止材料开裂。

电子束真空精炼直接定向凝固制备高纯铜的氧氢元素去除效果

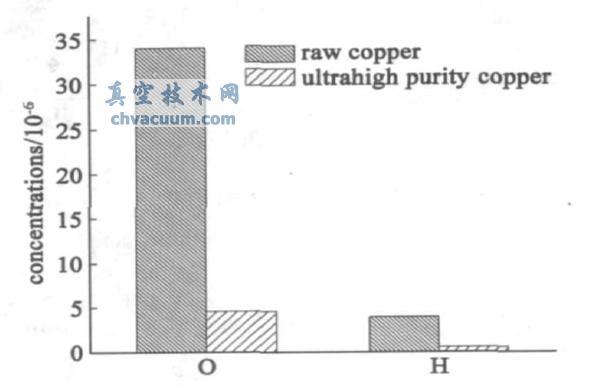

  图6 氧氢元素去除效果比较

  张华伟等研究了固态Cu 金属中氢浓度的计算公式

  式中, [ H ] 为铜液中氢的溶解度, 单位为100 g 金属中溶解的气体在标况( 101325 Pa, 273 K) 下的体积,即mL/ 100g; p H2为氢的平衡分压; T 为铜液的温度。当T= 1500 K, 取氢分压p H2= 5 * 10- 2 Pa, 计算可得氢的平衡浓度是2.05 * 10- 3 ml/ 100 g ( 0.184 * 10-2 ug/g, 氢在标况下的密度为0.0899 g/L ) 。

  经过TCH600 氧氢分析仪测量, 实际测量得到铜铸锭中的氢含量为0.6 ug/ g, 远远高于理论计算值, 主要原因是石墨坩埚中的氢渗入铜锭中, 还有一个原因是坩埚较深, 氢无法形成气泡上浮, 需要较长时间的扩散才能析出。

  然而, 提纯后高纯铜铸锭的氢与原料中氢的浓度相比, 氢浓度仍然下降了85% 。氧含量也降到了4.60 ug/ g, 不能进一步下降的主要原因同上所述。如果采用更高纯度的高纯坩埚, 通过多次重复实验可获得更高纯度的高纯铜铸锭。

相关阅读:

  电子束真空精炼直接定向凝固制备高纯铜的研究

  电子束真空精炼直接定向凝固制备高纯铜的实验过程

  电子束真空精炼直接定向凝固制备高纯铜的凝固组织及晶粒取向

  电子束真空精炼直接定向凝固制备高纯铜的金属杂质去除效果

  电子束真空精炼直接定向凝固制备高纯铜的氧氢元素去除效果

全文下载:

  电子束真空精炼直接定向凝固制备高纯铜的研究

  http://bbs.chvacuum.com/thread-24-1-1.html

  电子束真空精炼直接定向凝固制备高纯铜的氧氢元素去除效果为真空技术网首发,转载请以链接形式标明本文首发网址。

  http://www.chvacuum.com/application/metallurgy/032846.html

  与 真空冶金 真空精炼 定向凝固 相关的文章请阅读:

  真空冶金http://www.chvacuum.com/application/metallurgy/
