阀门壳体局部区域壁厚测量评价方法的探讨

来源:真空技术网(www.chvacuum.com)永嘉县产品质量监督检验所 作者:吴文景

1、概述

  阀门阀体的壳体壁厚是阀门的关键质量指标,也是阀门使用的重要安全指标。阀门产品标准对阀门壳体壁厚一般都有明确规定,但对阀门阀体局部区域的壳体壁厚小于标准规定的壳体最小壁厚时的处理原则,所有的国家和行业阀门产品标准对此均未作出规定。一台阀门阀体其他部位、阀体颈部及阀盖部位数个测量点壁厚实测值大于壳体最小壁厚,若有1~2个测量点的壁厚实测值小于壳体最小壁厚,应按照壳体最小壁厚实测值的有关标准实施检验,在保证阀门安全使用的前提下正确执行相关标准的规定。

2、测量评价方法

2.1、阀门通用技术条件规定的处理原则

  GB/T 12224-2005《钢制阀门一般要求》中第6.1.7项规定,阀门壳体局部区域的壁厚小于最小壁厚时,若满足(a)、(b)和(c)所有限制条件时是可以接受的。

  (a)小于最小壁厚的面积能被直径不大于0.35圆所包围。对于阀体颈部, d0 = d′和t0 = t′。对于所有其他局部区域,d0=d和t0=tm。

  (b)所测厚度不小于0.75t0。

  (c)各包围圆边缘之间相隔的距离不小于1.75

式中d———阀门内径,应不小于阀门公称尺寸DN的90%
  d′———阀体颈部内孔直径
  tm——除阀体颈部外的阀体其他部位、阀盖最小壁厚
  t′———阀体颈部的最小壁厚。

2.2、阀门壳体壁厚是否合格的判定标准

  根据GB/T 12224-2005标准中第6.1.7项规定的处理原则,对一台阀门阀体其他部位、阀盖及阀体颈部各至少6个测量点的壁厚实测值,出现局部区域壁厚实测值小于壳体最小壁厚时的壁厚是否合格的判定标准(表1) 。

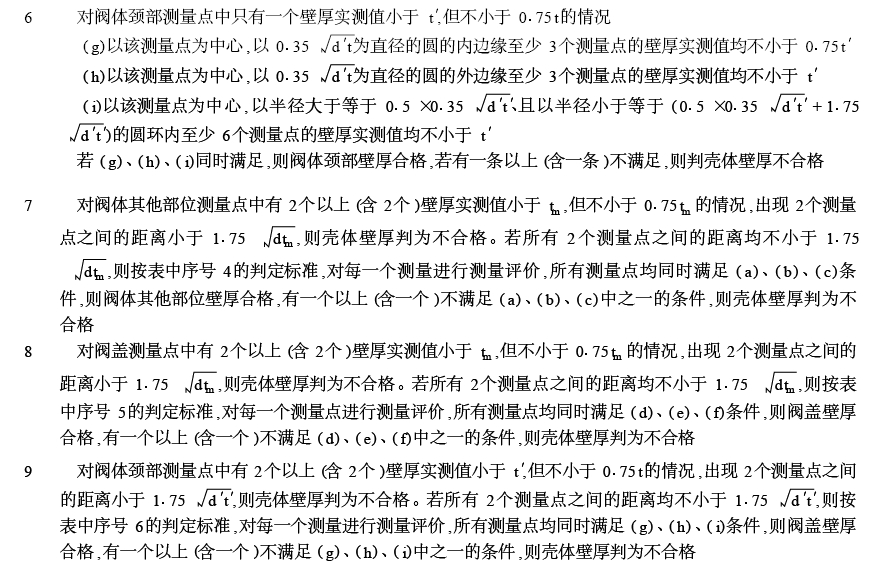

表1 阀门局部区域壁厚实测值小于壳体最小壁厚时的壁厚是否合格的判定

3、改进建议

  建议阀门产品标准或在阀门产品监督检验评价细则中引用GB/T 12224-2005中6.1.7的规定。按表1阐述的测量评价方法,对局部区域壁厚进行测量评价。局部区域的壳体壁厚小于最小壁厚,但符合阀门局部区域壁厚实测值小于壳体最小壁厚时合格条件的判定原则,壳体壁厚应判为合格,否则判为不合格。本文所阐述的阀门壳体局部区域壁厚测量评价方法, 符合美国机械工程师学会标准ASM EB 16.34-2004《法兰、螺纹和焊连接的阀门》的规定, 也符合我国现有的铸造质量水平。经实践证明, 既保证阀门使用安全, 又经济合理, 能被客户、制造厂和质量监督检验部门三方所接受。
