常用的三种阀门液压伺服执行器的结构特点

来源:真空技术网(www.chvacuum.com)上海豪高机电科技有限公司 作者:朱小明

         阀门液压伺服执行器是用来自动控制阀门开度的驱动装置, 根据其控制方式可以分为直行程液压伺服执行器和角行程液压伺服执行器。直行程液压伺服执行器的输出是直线位移, 角行程液压伺服执行器的输出是角度位移。根据其结构形式可以分为紧凑型液压伺服执行器和标准型液压伺服执行器,紧凑型液压伺服执行器是液压元附件高度集成的结构形式, 标准型液压伺服执行器则是采用标准液压元附件进行组合的结构形式。阀门液压伺服执行器接受到某一电信号时, 将其转换成与输入信号相对应的直线或转角位移, 自动地调节阀门的开度, 实现工业过程的自动调节。

紧凑型直行程液压伺服执行器

紧凑型直行程液压伺服执行器工作原理


       紧凑型直行程液压伺服执行器的工作原理如图1 所示。由电机驱动油泵经过过滤器和自带反馈装置的伺服阀把液压油送到油缸, 实现活塞杆的伸出或收回动作。当达到所需的控制位置时, 多余的液压油将通过可调节的溢流阀流回油箱。

紧凑型角行程液压伺服执行器

紧凑型角行程液压伺服执行器

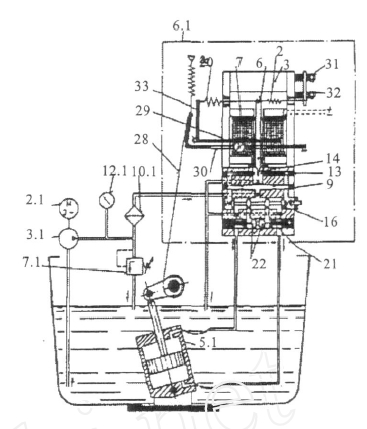

        紧凑型角行程液压伺服执行器的工作原理如图2所示。由电机驱动油泵经过过滤器和自带反馈装置的伺服阀把液压油送到铰接式油缸, 实现活塞杆的伸出或收回动作。当达到所需的控制位置时, 多余的液压油将通过可调节的溢流阀流回油箱。

标准型液压伺服执行器

        标准型液压伺服执行器的工作原理。由电机驱动双泵经过过滤器和伺服阀把液压油送入油缸中, 实现活塞杆的伸出或收回动作。
