弹性座封闸阀的操作原理与结构特点

2020-04-12 admin 未知

  弹性座封闸阀核心零部件主要有阀体、阀盖、阀杆以及闸板等,如图1所示。闸板采用球墨铸铁外全覆无毒橡胶(直接硫化丁腈橡胶或三元乙丙橡胶)制作而成。整个阀门的密封主要依靠橡胶闸板与铸件接触,通过橡胶因受力而产生微量弹性变形达到良好的密封效果,密封可靠,可达到零泄漏,且摩擦因数很小,磨损小,阀门在启闭时力矩小,操作轻便,使用寿命长,无污染、耐蚀且外形美观。

弹性座封闸阀的操作原理与结构特点

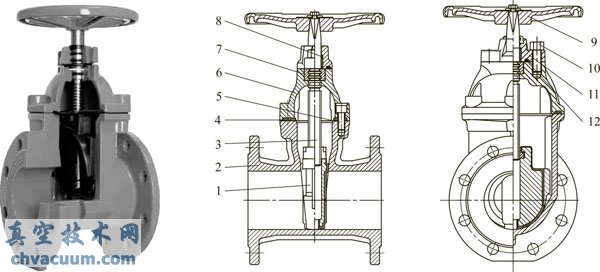

图1 暗杆弹性座封闸阀

1—闸板;2—阀体;3—阀杆;4—密封垫;5—内六角螺钉;6—阀盖;7—止推轴承; 8,12—O形圈;9—手轮;10—螺钉;11—压盖

  弹性座封闸阀具有以下优点。

1、平底式阀座

  传统的金属闸阀往往在通水清洗后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法开关紧密,而形成漏水现象,如图2所示。弹性座封闸阀采用内腔底部无凹槽,底部与水管相同的平底设计,不易造成杂物淤积,密封始终如一,如图3所示。

弹性座封闸阀的操作原理与结构特点

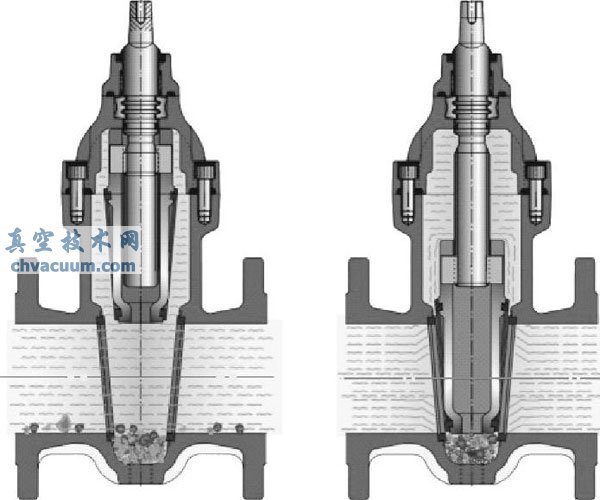

图2 带有颗粒的介质通过传统金属阀门时

弹性座封闸阀的操作原理与结构特点

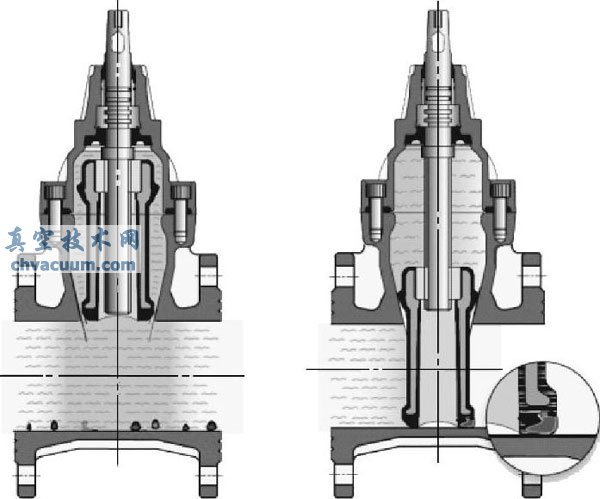

图3 带有颗粒的介质通过弹性座封闸阀时

2、闸板整体包胶

  闸板采用高品质的橡胶进行整体内外包胶,一流的橡胶硫化技术使得硫化后的闸板能够保证精确的几何尺寸,且橡胶与球墨铸铁附着牢固,不易脱落及弹性记忆佳。

3、全部零件符合环保要求

  弹性座封闸阀的阀体、阀盖、支架、手轮、传动帽等零件均用球墨铸铁制成,经特殊处理后采用高压静电喷涂工艺在内、外表面喷涂环氧树脂粉末涂料,内件采用不锈钢或铜合金,从而有效地防止了腐蚀的形成,且无污染、无毒、表面美观。

4、流阻小、水头损失少

  弹性座封闸阀由于采用喷涂工艺,环氧树脂涂层表面非常光滑,极大地降低了介质所流经通道的表面粗糙度,因此流阻小、水头损失少;同时阀体底部设计为直通型也减少了流阻和水头损失。

5、特殊轴密封

  由于阀杆采用三道O形圈密封,一道防尘圈密封设计,可减少开关时的摩擦阻力,大幅度减少漏水现象。

6、防护装置

  避免了因井盖失窃、行人跌伤而引发的诉讼、索赔。可直接埋入地下的弹性阀座闸阀配有一套防护装置,装置顶部设有一个阀盒,打开阀盒上的盖板可用加长的套筒扳手启闭阀门,图4所示为埋地式暗杆弹性座封闸阀。

弹性座封闸阀的操作原理与结构特点

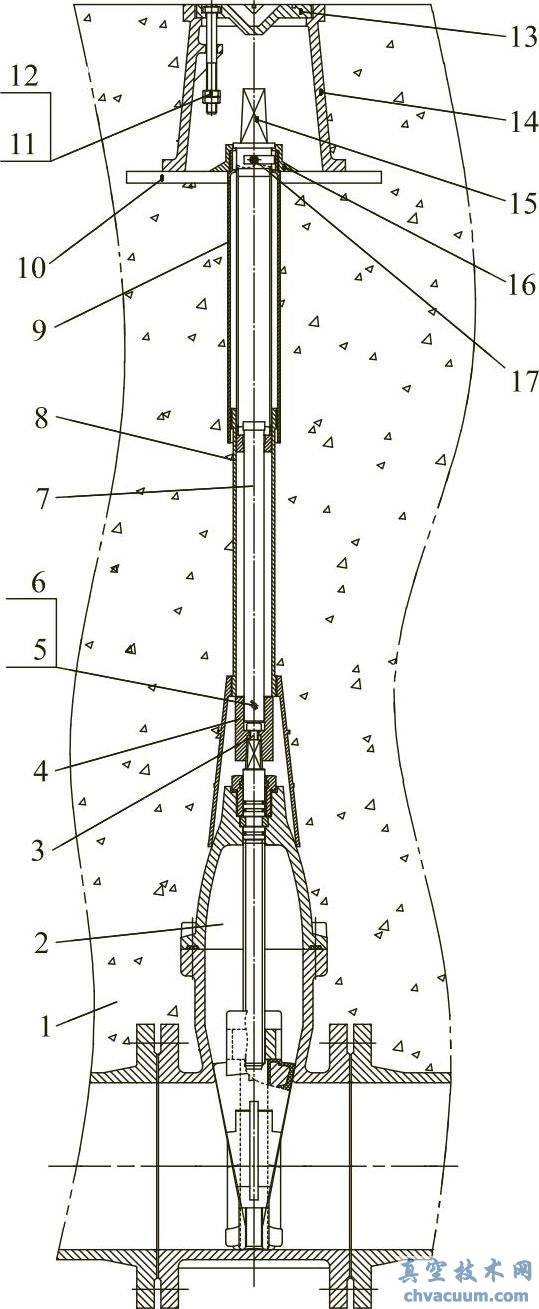

图4 埋地式暗杆弹性座封闸阀

1—夯土层;2—阀门;3—内六角螺钉;4—连接方头; 5—开口销;6—定位销;7—传动杆;8,9—防护罩; 10—水泥硬面层;11—螺母;12—螺栓;13—盖板; 14—阀盒;15—传动帽;16—定位盖;17—塑料卡环
