楔式闸阀的常见种类

2020-04-12 admin 未知

  楔式闸阀的常见种类有:明杆楔式单闸板闸阀、暗杆楔式单闸板闸阀、明杆楔式双闸板闸阀、暗杆楔式双闸板闸阀、吹扫闸阀。

1、明杆楔式单闸板闸阀

  明杆楔式单闸板闸阀(图1)的闸板为楔形单闸板,阀杆的一端带有梯形传动螺纹,阀杆与闸板通过T形槽挂连在一起。在阀盖的上部固定有阀杆螺母,阀杆螺母外部装有手轮。逆时针方向旋转手轮时,阀杆带动闸板上升,阀门开启;顺时针方向旋转手轮时,阀杆下降,最终楔紧闸板,阀门关闭。

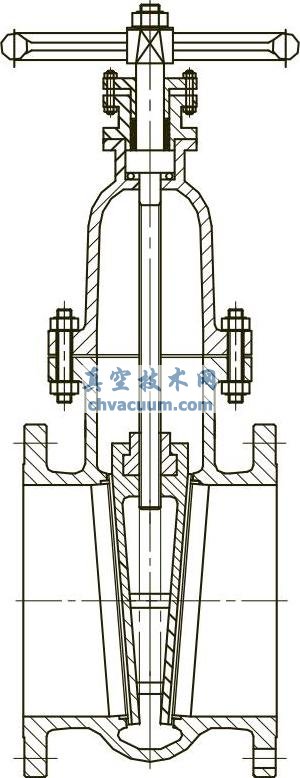

明杆楔式单闸板闸阀

图1 明杆楔式单闸板闸阀

2、暗杆楔式单闸板闸阀

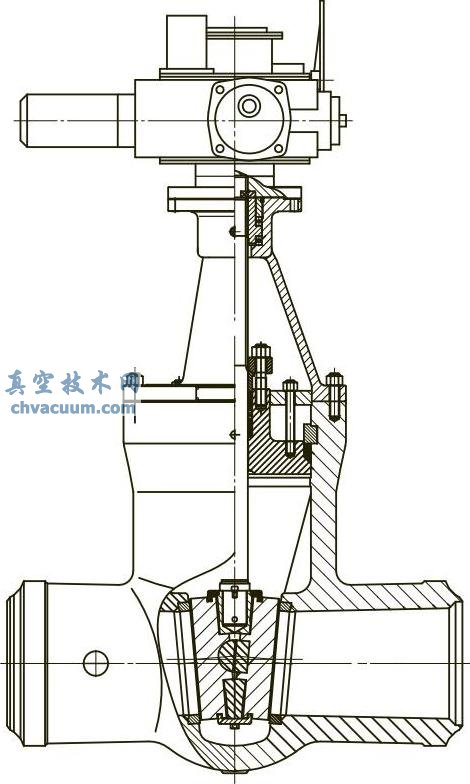

  图2所示为暗杆楔式单闸板闸阀。楔形闸板中间有一通孔,通过非密封面两侧的导向槽与阀体上的导向筋相配合组成导向装置。闸板上部的凹槽内装有带梯形螺纹的阀杆螺母,与阀杆下端的梯形螺纹组成传动副,通过装在阀杆顶端的手轮操作,顺时针方向旋转手轮,阀杆转动,楔形闸板下降并楔紧,阀门关闭;逆时针方向旋转手轮,闸板上升,阀门开启。

暗杆楔式单闸板闸阀

图2 暗杆楔式单闸板闸阀

  暗杆楔式闸阀的阀杆在阀门开启或关闭时,只做回转运动,而不升降,所以阀杆的高度尺寸不大,也有利于阀杆填料的密封。为了确定闸板的启闭位置,可采用专门的指示器。

  楔式单闸板阀门在结构上比较简单,内部没有易磨损的零件,但是这种阀门的楔形密封面的加工和检修比较复杂。一般使用于温度在200~250℃以下的介质中,温度较高时,由于阀门本体和闸板受到不均匀的热膨胀的影响,楔式闸板有卡住的危险。如果楔式闸板的密封面经过高度精密的加工和仔细的研合调整,也可适用于较高的工作温度。楔式闸阀可以安装在任意象限中,也就是说,阀杆的位置可以垂直向上或向下,或与管道成某一角度。

3、明杆楔式双闸板闸阀

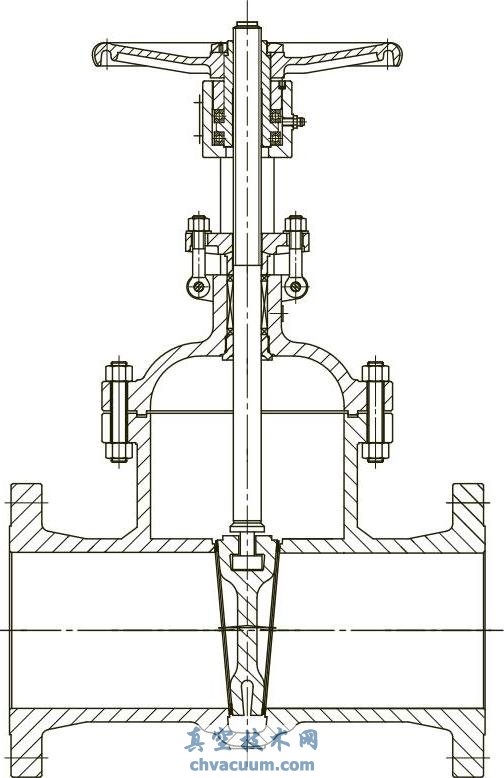

  图3所示为明杆楔式双闸板闸阀,阀体内装有两个圆盘闸板,依靠中间部位的半球芯组合在一起,两密封面之间的角度可以根据两阀座间的夹角浮动楔合,从而消除两密封面间因加工误差、阀体变形等引起的不利因素,更好地实现密封。双闸板闸阀只允许安装在水平的管路上,并保证阀杆垂直向上安装,但许多管路中的双闸板闸阀阀杆却是水平安装的,致使半球芯不是落向阀门底部而是落向阀体,不仅使半球芯不能正常发挥作用,还会导致阀门关闭不严和启闭困难。

明杆楔式双闸板闸阀

图3 明杆楔式双闸板闸阀

4、暗杆楔式双闸板闸阀

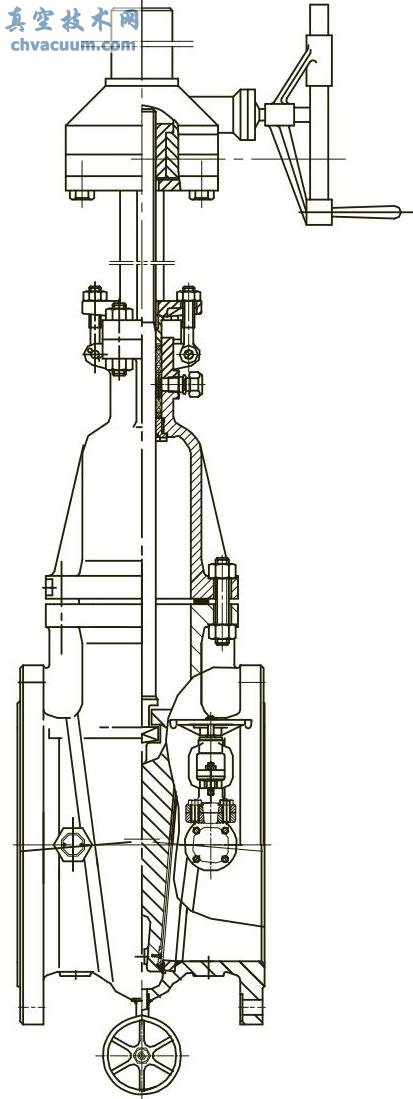

  图4所示为暗杆楔式双闸板闸阀。与单闸板闸阀比较,楔形双闸板闸阀的优点是闸板与阀座楔形密封面的配合更好,更严密,加工更方便。另外,当阀门在受到高温高压影响,阀体变形时,双闸板两密封面能在阀杆楔紧力的作用下,随阀体一起变动,从而保证了密封的严密性,闸板卡死的概率也相对要低得多。

暗杆楔式双闸板闸阀

图4 暗杆楔式双闸板闸阀

5、吹扫闸阀

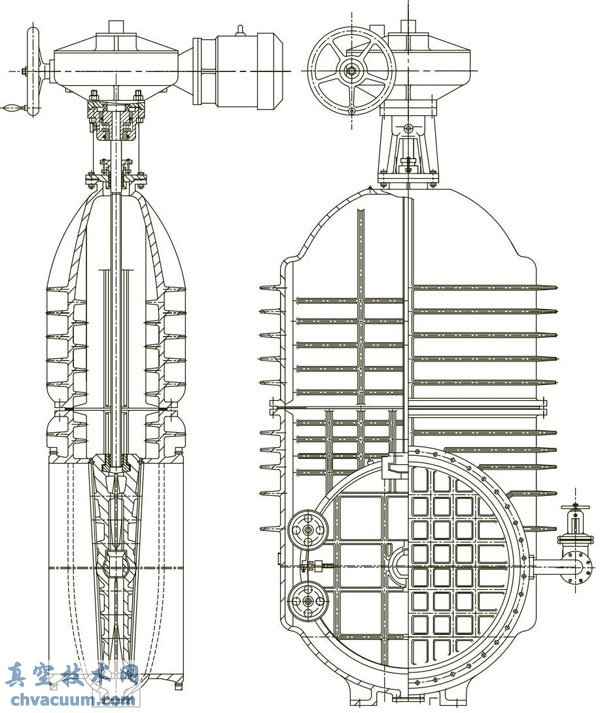

  图5所示为明杆楔式单闸板高温吹扫闸阀。该阀是在普通楔式单闸板闸阀基础上,在阀体、阀盖上增加了吹扫装置,通过吹扫装置注入高压水或蒸汽,对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷,实现在线清除管路、阀门内的杂质,具有方便、省时等优点,有效地提高系统的使用寿命。适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上,作为启闭装置用,尤其适用于石化行业输油和催化裂化装置,起到启闭、清洗冲刷管道的作用。

明杆楔式单闸板高温吹扫闸阀

图5 明杆楔式单闸板高温吹扫闸阀
