史上最全的阀门图形符号及说明

来源:真空技术网(www.chvacuum.com)化工高校 作者:真空技术网

  阀门图形符号是对阀门简单的图形标注,一般用于制图等领域。阀门图形符号包含了球阀蝶阀、止回阀等多种常用阀门的符号信息。速看下文,分享收藏,希望对各位有助!

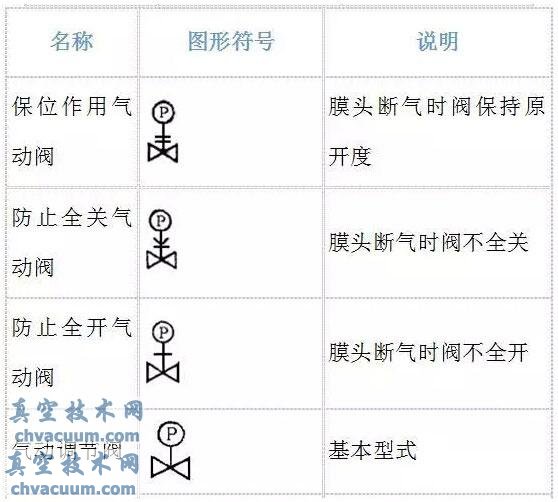

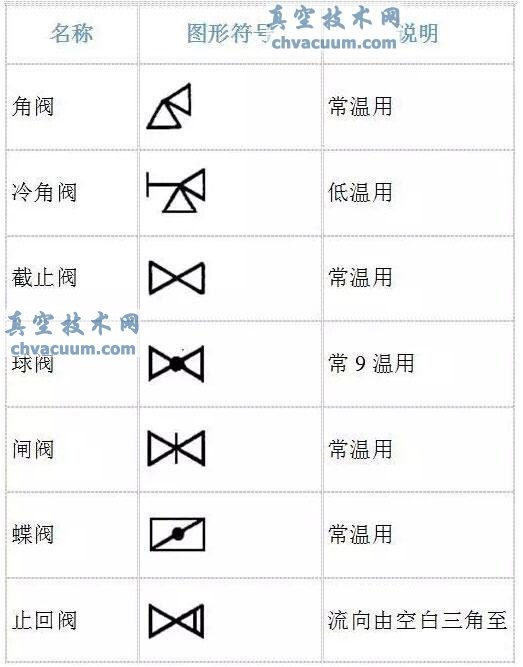

阀门图形符号

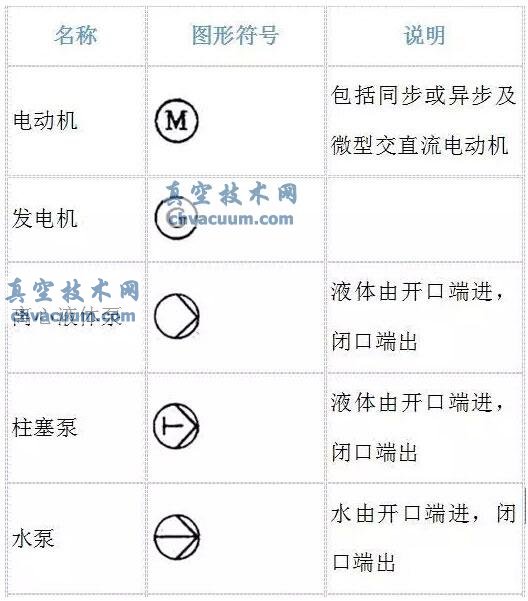

阀门图形符号

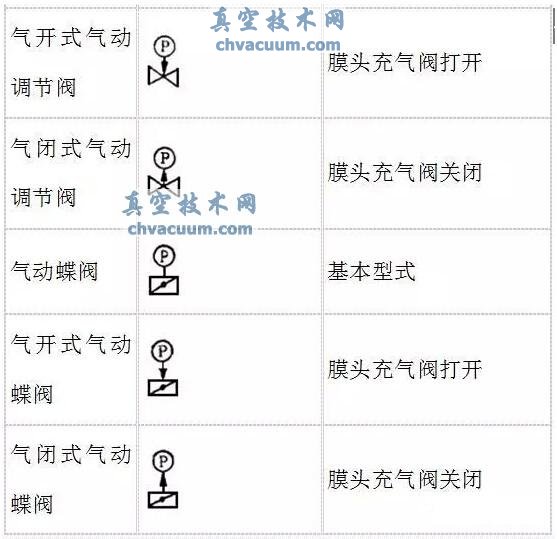

阀门图形符号

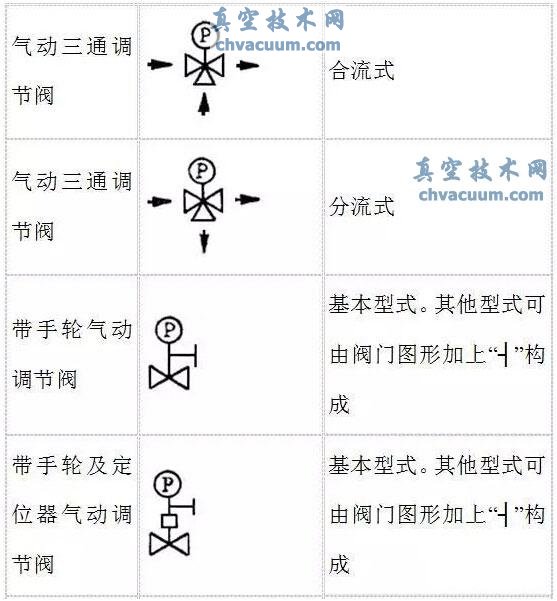

阀门图形符号

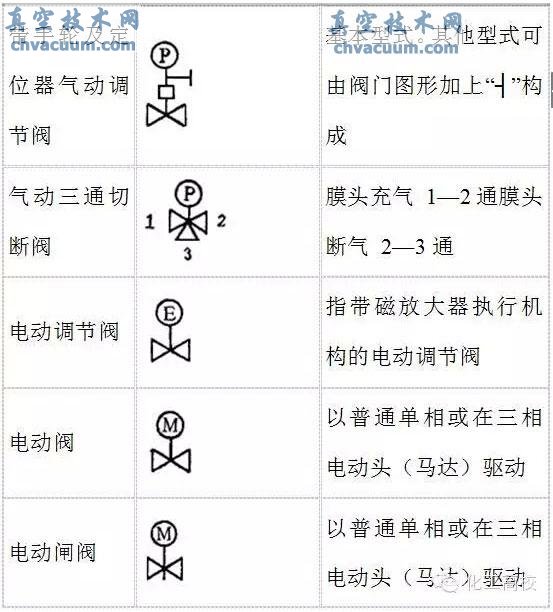

阀门图形符号

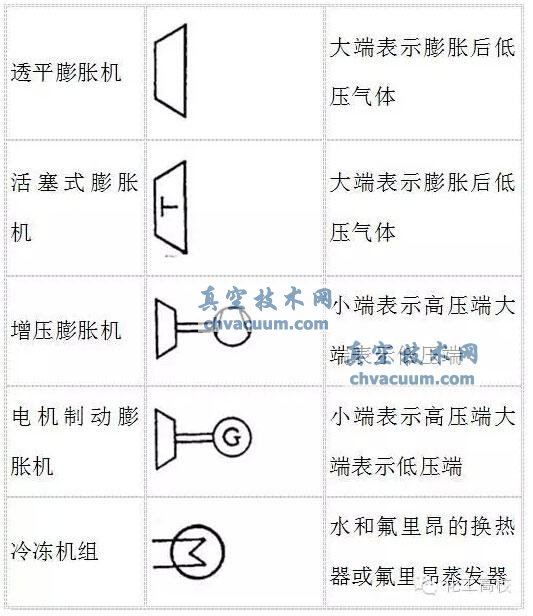

阀门图形符号

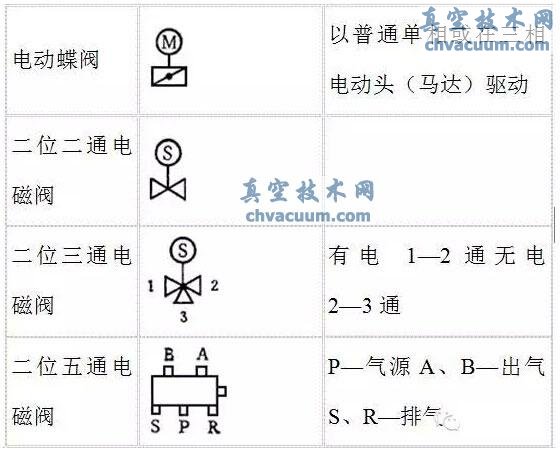

阀门图形符号

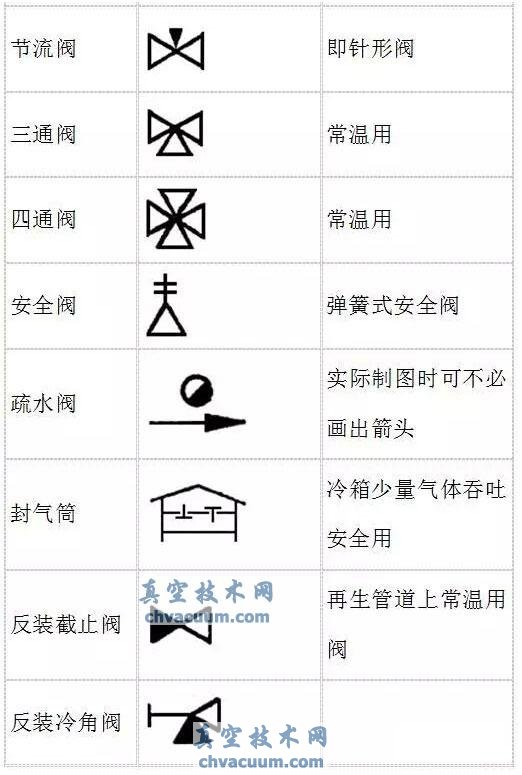

阀门图形符号

阀门图形符号

阀门图形符号

  GB/T 3164-2007 真空技术 图形符号

  http://www.chvacuum.com/biaozhun/061080.html

  史上最全的阀门图形符号及说明为真空技术网首发,转载请以链接形式标明本文首发网址。

  http://www.chvacuum.com/valve/016915.html
