一种密封面无摩擦的截止式蝶阀

2009-04-28 王学 大庆石化公司机械厂

一、截止式蝶阀背景技术

        目前,在流体输送领域里广泛使用的截止式蝶阀中,其对流体调控与切断密封所采用的技术结构,仍以蝶板与阀杆轴固定联接、蝶板密封面随阀杆轴转动而滑擦、切挤进入阀座密封圈的这一传统结构为主。在此类传统结构基础上发展出来的各种蝶阀,包括单偏心、双偏心和三偏心结构的蝶阀,对流体的切断密封也均需通过蝶板密封面随轴转动滑擦、切挤进入阀座密封圈的方式实现。因而,存在着由蝶板密封面的滑擦、切挤而产生且难以解决的密封面相互摩擦、磨损现象导致密封失效而泄漏,发生使蝶阀有效使用寿命难以持久的问题。

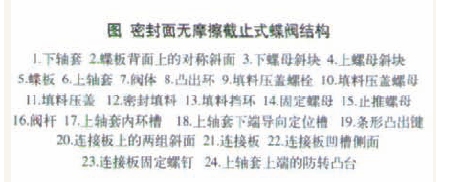

二、密封面无摩擦截止式蝶阀的结构特征

        介绍一种密封面无摩擦截止式蝶阀,目的是针对现有截止式蝶阀技术上所存在的上述问题,提供了一种仅通过转动阀杆,就能使蝶板既能沿阀座密封截面轴线做直线平移运动,又能做调节蝶板开度大小的转动,并能保持蝶板直线平移的空间运动轨迹长期稳定,进而保证蝶板密封面与阀座密封面能长期不磨损、零泄漏的密封面无摩擦截止式蝶阀。
