无磨损球形阀瓣止回阀的结构原理及性能特点

2020-04-28 真空技术网整理 阀门手册

  无磨损球形阀瓣止回阀有单球和多球之分,DN200~400为单球(图1、图2),DN450~1000为多球(图3),球形阀瓣内部是钢,外部包裹一层橡胶,左右阀体、隔板、导柱均为钢制。阀门靠腔体内的球形阀瓣实现开启和关闭。

  当泵启动时,介质正向流动产生的介质压力推动球体运动,沿导柱离开阀座密封面,止回阀便开启,介质通过;当停泵时,介质反向流动的压力推动球体沿导柱回落阀座密封面,关闭止回阀,靠逆流的工作介质的压力,使球形阀瓣和阀座密封面间产生一定的密封比压,保证止回阀的密封,达到阻止介质逆流的目的。

  由于球形止回阀的球形阀瓣和阀座密封面接触的面积窄,接近于线密封,因此只要球形阀瓣的圆度高,即易于达到密封。因为密封面窄,在相同的介质工作压力下,线密封比面密封的密封比压大,因此密封可靠。但由于球形阀瓣包覆橡胶非金属材料,因而工作温度受到限制,其工作温度按照所包覆的非金属高分子材料而定。

单球无磨损球形阀瓣止回阀

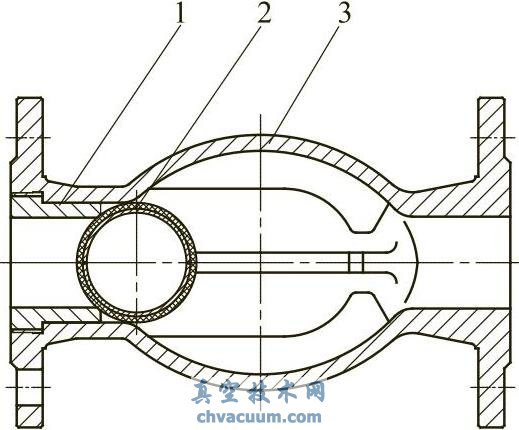

图1 单球无磨损球形阀瓣止回阀

1—阀座;2—球体;3—阀体

单球无磨损球形阀瓣止回阀

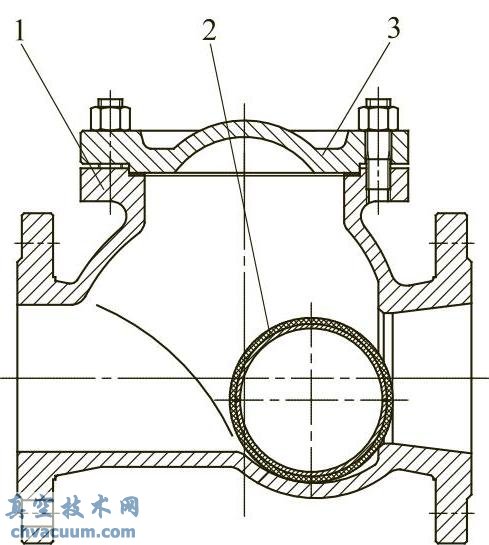

图2 单球无磨损球形阀瓣止回阀

1—阀体;2—球体;3—阀盖

多球无磨损球形阀瓣止回阀

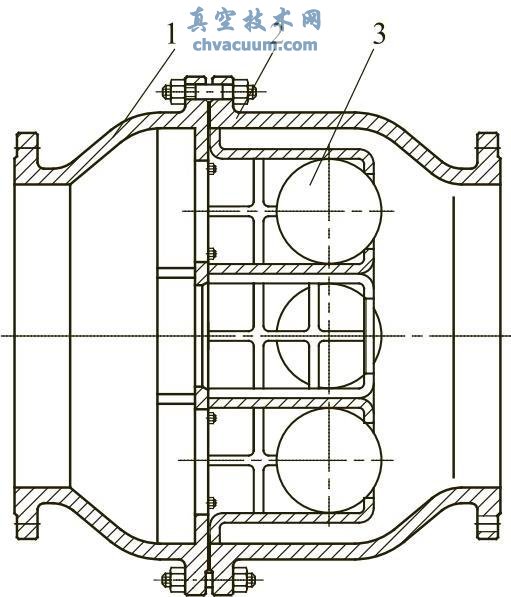

图3 多球无磨损球形阀瓣止回阀

1—左阀体;2—右阀体;3—球体

  但对于多球的阀门,不可能关闭时球体都密封,球体的密封有先后之分,这就起到缓闭和降低水击的作用。该止回阀的水击升值仅为旋启式止回阀的45%,因此适用于水击值要求严格的地方。
