截止止回阀常关状态图形符号的探讨

来源:真空技术网(www.chvacuum.com)海军装备部驻大连地区军事代表室 作者:江立军

  论述了截止止回阀在工程图中的标注方式,介绍了截止止回阀常闭状态的标注用图形符号,推荐了1 种适用于特殊状态的图形符号。

1、概述

  简洁明了的工程图形符号是工程制图的基础,对工程图形的简便快捷绘制及迅速阅读有着重要的意义。对于工程图形符号,相关标准给出了详细的规定,如GB 4791 - 2005 等。在实际的工程应用中,如系统管路原理图和系统管路安装图上,阀门的图形不仅表示了阀门的类型和名称,还能表示正常运行时阀门的开关状态。真空技术网(http://www.chvacuum.com/)认为在正常情况下,准确表示的阀门名称和开关状态便于管理者对系统设置和系统功能的熟悉。在故障分析及处理时,准确表示的阀门名称和开关状态便于快速选择适当的通路及确定受影响范围。本文主要探讨了截止止回阀在常关状态的图形符号( 以直通截止止回阀为例) 。

2、图形符号分析

  在GB 4791 - 2005 中,截止阀的图形符号如图1 所示,截止止回阀的图形符号如图2 所示,截止止回阀的一般表示方法如图3 所示( 标准规定箭头不必在设计图纸上给出) 。但是标准中并没有明确规定如何表示截止止回阀的开关状态。一般的系统图样对截止阀的工作状态表示方法为两端三角白色是常开,两端三角黑色是常关( 图4) 。其他电动闸阀、电磁阀、球阀等都与之相同。

截止阀图形符号

图1 截止阀图形符号

截止止回阀图形符号

图2 截止止回阀图形符号

截止止回阀图形符号的一般表示方法

图3 截止止回阀图形符号的一般表示方法

截止止回阀图形符号的一般表示方法

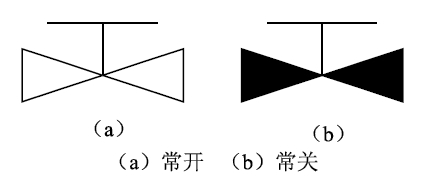

图4 截止阀常开、常关状态图形符号

  在设置截止止回阀的部位,因为考虑了其止回功能,大多数的情况下阀门处于常开状态,其图形符号采用图3 就能体现其截止、止回和常开的三重特性。但是,在特殊位置设置的截止止回阀要求正常运行状态为常关,以保证在投入使用时( 调整为开启) 介质不会回流。对于这些常关截止止回阀的表示,在现有系统图中,表示的方法不统一,有的表示如图3,还有的表示如图5。

常关截止止回阀的一种表示符号

图5 常关截止止回阀的一种表示符号

  对比图3、图4 和图5,常关截止止回阀表示为图3,则常关的特点未体现,表示为图5,则与常关截止阀未能区分。在分析系统时,如果对系统了解的少,很容易将常关截止止回阀误解为常关截止阀,或者将常关截止止回阀理解为常开阀,这种误解是检修、调试、运行等处理的隐患,有可能导致失误以至于事故发生,有必要对常关截止止回阀的图形符号加以明确。

3、图形符号推荐

  如果以图3 为常开截止止回阀的图形符号,只需规定常关截止止回阀的图形符号即可。不改变一端黑色一端白色表示截止止回阀的原则,同时结合黑色为关白色为开的习惯使用方法,考虑以一端为全黑色,另一端局部为黑色的图形符号表示常关截止止回阀。全黑色表示截止端,局部白色表示截止止回阀,局部黑色表示常关状态。对于黑白比例,进行了初步的绘图对比。按黑白长度比为1:1(图6) 、2:1(图7) 和3:1(图8) 等3 种图形进行比较。从直观、醒目的角度,推荐采用图7(b) ,即白端靠中间,白: 黑的长度比为2:1 的图形符号。

截止止回阀常关状态图形符号的探讨

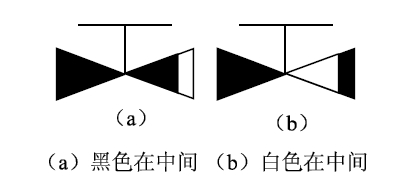

图6 黑白长度比为1:1

截止止回阀常关状态图形符号的探讨

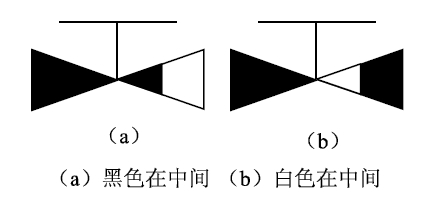

图7 黑白长度比为2:1

截止止回阀常关状态图形符号的探讨

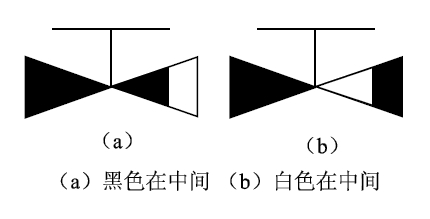

图8 黑白长度比为3:1

4、结语

  以图7( b) 作为常关截止止回阀的图形符号,以图3 作为常开截止止回阀的图形符号,能够在系统图上区分出常关截止止回阀和常开截止止回阀两种状态,有助于设计、建造、运行和检修人员对系统的掌握和理解,便于特殊状态下的系统流程分析和影响范围的判断。
