小转矩多回转核级阀门电动装置的研制

1、概述

　　在田湾核电站的核岛和常规岛上安装的26161、26524型截止阀配有进口的2-OM-21/22型小转矩核级阀门电动装置。该装置是小口径电动阀门的重要组成部分,用以控制核级阀门的开启和关闭,能对阀门实行现场操作和远距离控制,特别适用于核电站中不宜于直接操作的环境。本着经济、及时、方便、灵活以及进一步提高电动装置控制功能可靠性的原则,按1E级K2 类要求进行了输出转矩≤50N·m 的SDZH小转矩多回转核级阀门电动装置(简称核级电装)的研制,用于逐步替代进口核级电装。

2、主要技术参数

　　电源: 380VAC ±10% , 50Hz
　　电机工作制式: S2,15min
　　防护等级: IP67
　　环境条件:环境温度- 20～60℃
　　相对湿度< 95% (常温常压下)
　　重复精度:转矩≤ ±8%,行程≤ ±5°
　　控制装置:力矩开关(一常开、一常闭)
　　行程开关(两常开、两常闭)
　　核安全等级: K2/K3
　　总质量: ≤20kg
　　控制转矩: 5～15N·m、10～30N·m、20～50N·m
　　输出转速: 10 r/min
　　输出轴最大转圈数: 10 r /min
　　电机额定电流: ≤0.4A
　　与阀门接口:与进口装置相同

3、类型

　　核级电装按安装位置和功能要求分为3类。①K1类———安装在核反应堆安全壳以内,在正常环境条件下和在SL2(安全停堆地震动)载荷下以及在事故期间或事故之后仍能够执行规定的功能。②K2类———安装在核反应堆安全壳以内,在正常环境条件下和在SL2(安全停堆地震动)载荷下仍能执行其规定的功能。③K3类———安装在核反应堆安全壳以外,在正常环境条件下和在SL2(安全停堆地震动)载荷下仍能执行规定的功能。

　　根据进口阀门电动装置的安装位置和运行工况,核级电装按适用于K2/K3核安全类别进行设计。

4、工况条件

　　根据EJ/T1022111-96及EJ/T531-2001的要求,核级电装(K2类)的工作环境见表1、表2和表3。

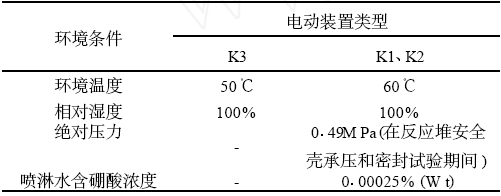

表1　正常使用环境条件

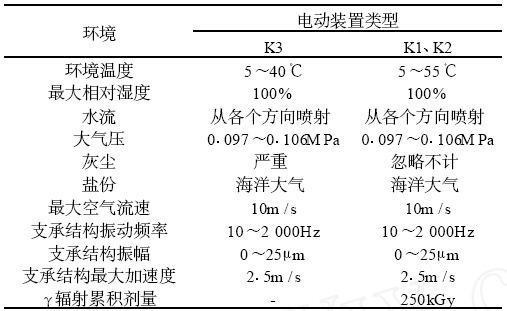

表2　特殊使用环境条件

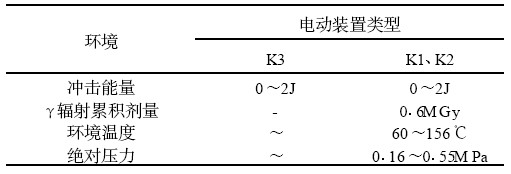

表3　事故工况使用环境条件
