快速切断盲板阀的设计及应用

1、概述

　　在石油、化工、水利和电力等系统的维修工作中,往往需要切断某条管线进行维修操作。一般的维修工作中,通常采用打开管线法兰,在法兰之间插入盲板来达到目的,这种方法浪费人力和维修时间。随着科学技术的发展,出现了基于盲封技术的盲板阀。在分析国内外各种盲板阀结构的基础上,优化设计出更适应生产需求的快速切断盲板阀。

2、盲板阀的工作原理

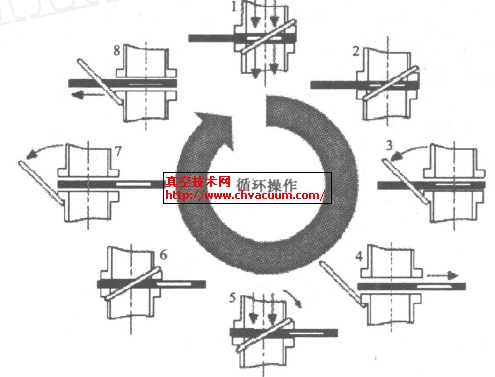

图1　盲板阀工作原理

　　快速切断盲板阀(图1)配有两个法兰,本体为焊接可分式,用偏心轴及连接板连接在一起。正常状况下,盲板上导流孔与管线接触,盲板阀处于开启(1)状态。当需要维修而必须切断管线时,松开盲板阀的阀杆使盲板的平板端移至管线上,盲板阀由(2)至(4)状态,锁紧阀杆,使盲板阀密封,并且截断管线,盲板阀处于关闭状态。当维修工作结束后,松开阀杆,移动盲板至导流孔与管线连接,盲板阀由(6)至(8)状态,锁紧阀杆使盲板阀密封后,管线打开,盲板阀回到开启状态。

3、新型盲板阀的结构设计

　　新型盲板阀(图2)与其他插板阀相比有明显的优点。

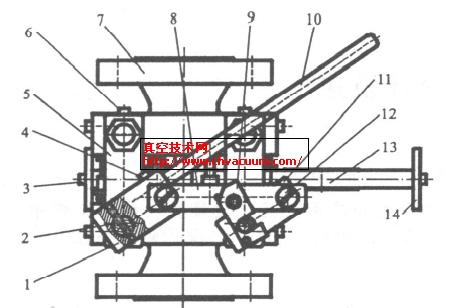

1、11.曲柄　2.销　3、4、6.螺钉　5.偏心轴连杆　7.阀体　8.曲柄连杆 9.锁扣　10.杠杆　12.连杆销　13.盲板　14.限位挡板

图2　快速切断盲板阀

　　①采用手柄操作盲板阀的启闭,通过外力传动扭矩,使偏心轴转动。此时由于偏心距的作用,使上下法兰面的连接件连杆产生内力,这样垫片上产生能够达到密封效果的密封比压。

　　②盲板带导流孔,并在盲板上放置垫片,这样能够保证管道的开启和关闭及密封效果。

　　③采用4点夹紧的密封设计,阀体的四个偏心轴连杆与手柄驱动装置相连接,固定上下法兰连接体,可以使偏心轴和同心轴同时转动,使径向距离发生改变,达到使盲板阀装置打开或密封的需要。

　　④上下阀体之间采用滑板导向结构,导向装置通过导向杆固定在盲板阀法兰上,由螺栓、螺母以及导向套筒等组成。导向装置限制了盲板的左右移动,使盲板不会发生偏移。
