先导式安全阀的结构特点

       先导式安全阀广泛运用于天然气、石油气及化工压力容器设备和工业管道上,具有防火防爆、防静电,密封可靠,启闭迅速和排气量大的突出优点。克拉玛依油田天然气管道使用的A46F-320DN50先导式安全阀工况运行压力为23105～2713MPa,介质温度≤45℃,介质属于气液两相。

先导式安全阀的结构特点

       先导式安全阀由主阀、导阀、泄放阀、接头和导管等组成(图1)。在正常工况下,系统的介质压力既作用于主阀瓣的下方,又作用于主阀瓣的上方。由于主阀瓣上方气室介质作用面积大于下方介质作用面积,在压力差作用下,主阀瓣处于关闭状态。随着管道介质压力的上升,则密封副所获得的密封比压也将随着上升,这和弹簧直接载荷式安全阀正好相反,即介质压力越高密封越可靠。当管道介质压力异常,达到或超过整定压力时,导阀(图2)的上阀瓣迅速开启,主阀瓣上方气室内的介质通过导阀的排气接头迅速排出,主阀瓣在下方介质压力的强力作用下,瞬时开启,将介质从主阀的出口迅速大量排出,使管道中的介质压力恢复到正常的工作压力,保证了系统的安全。当管道介质压力降到系统设定的整定压力约90%时,导阀上阀瓣关闭,管道介质又通过导阀进入主阀瓣上方的气室。在压力差的作用下,主阀关闭,保证了系统的正常工作。

11 阀体　21 阀座　31 主阀瓣　41 导管　51 弹簧  61 阀盖　71 接头　81 泄放阀　91 导阀

图1 　先导式安全阀

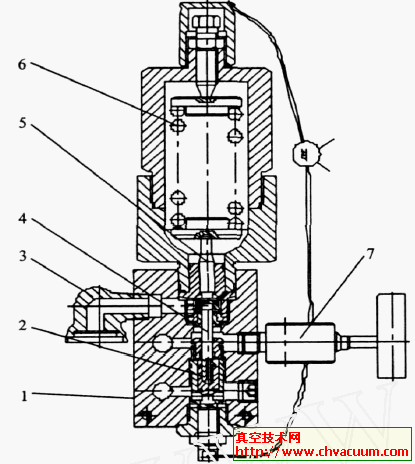

11 阀体　21 下阀瓣　31 放气接头　41 顶杆  51 上阀瓣　61 弹簧　71 泄放阀

图2 　导阀
