727系列先导式安全阀检修运行中常见问题及对策

来源:真空技术网(www.chvacuum.com)重庆建峰化工股份有限公司化肥分公司 作者:薛裕芳

  针对727 系列先导式安全阀泄漏、导阀开启后主阀未开启及开启后不能及时回座等方面存在的问题,从安全阀内部结构、校验过程中开启压力及回座压力的调节进行分析,提出解决措施。

1、概述

  安全阀作为特种设备的重要安全附件之一,主要作用是防止系统超压引起事故。安全阀运行要具有安全性及经济性, 在动作过程中必须做到灵敏开启,排放足量,及时回座,密封可靠。

  重庆建峰化工股份有限公司化肥分公司第二套化肥装置为年产45 万吨合成氨、80 万吨尿素的大型化肥装置, 合成氨装置中压蒸汽系统的5 台安全阀均为727 系列先导式安全阀, 安全阀的相关参数见表1。

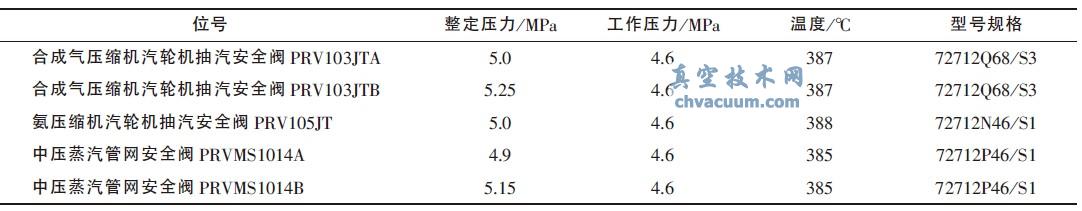

表1 727 系列先导式安全阀相关参数

727 系列先导式安全阀相关参数

727先导式安全阀结构

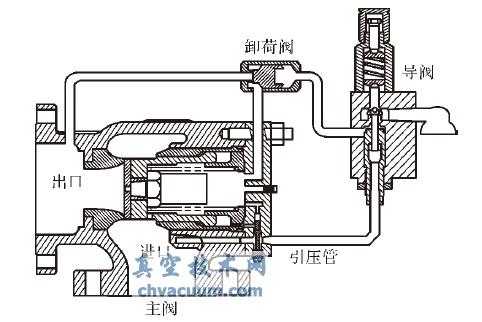

图1 727 先导式安全阀结构

  727 系列先导式安全阀(见图1,DN150mm 及以上安全阀才有卸荷阀) 工作原理是利用系统压力作用于较大的活塞作用面积, 从而在接近开启压力时也可以使主阀活塞紧紧地关闭以保持主阀的密封性能。当系统压力上升达到安全阀的开启压力时,导阀开启,排出卸荷阀阀腔中的压力,卸荷阀滑梭离开梭座, 将主阀活塞腔体内少量的蒸汽通过卸荷阀排放到主阀出口, 当主阀活塞腔体内压力下降到系统压力的40%后, 主阀活塞离开阀座,主阀开启,大量的蒸汽从主阀出口排放达到卸压保护设备安全的目的。当系统压力下降5%~7%开启压力时,导阀回座,迫使回座活塞脱离回座阀座,允许系统压力再次进入导阀关闭卸荷阀,蒸汽通过主阀活塞放散孔向主阀阀腔充气迫使主阀活塞回座。

结束语

  尽管727 系列先导式安全阀在运行及检修中存在较多的问题,但从多方面改进检修校验方法,目前基本得到解决,2012 年1 月18 日装置停车及2012 年6 月2 日中压系统压力波动时, 安全阀能正常开启并及时回座, 有力地保证了设备及中压蒸汽管网的安全。但727 系列先导式安全阀本身结构复杂,导阀的密封性能脆弱,每次检修所需时间长,还需进一步改进。
