先导式安全阀的结构改进

来源:真空技术网(www.chvacuum.com)北京油料研究所 作者:袁长友

  介绍了一种新型先导式安全阀的性能参数和结构改进,并进行了试验。

1、概述

  安全阀是设置在输油管线泵站出口的压力控制设备。当管线内的压力升高超过允许值时,阀门自动开启,继而全量排放,以防止管线内的压力继续升高。当压力降低到规定值时,阀门自动及时关闭,从而保护管线的安全运行。先导式安全阀是一种依靠从导阀排出介质来驱动或控制的安全阀。

2、先导式安全阀的性能参数

  公称直径DN150

  公称压力6. 3MPa

  整定压力7. 8MPa

  额定排量150m3 /h( 介质密度830kg /m3 )

  输送介质成品油

  工作温度- 40 ~ 120℃

3、先导式安全阀的结构改进设计

  3.1、整体结构

  主阀和先导阀设计成一体式结构( 图1) ,先导阀直接安装在主阀阀体上,省去了主阀和先导阀之间的连接导管,结构紧凑,也避免了外界的破坏。

  3.2、主阀

  主阀采用锻焊式结构,结构简单,尺寸小,质量轻。设计的套管式结构主阀导向套( 图2) ,环向均布排放孔,使排放冲击力在水平方向基本保持平衡,减小介质排放时对阀瓣的侧向推力和反冲力,阀瓣与阀座、阀瓣与导向套的对中性好,解决了传统安全阀密封重复性不好、开启压力不准确的问题。

先导式安全阀

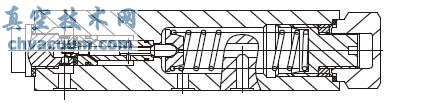

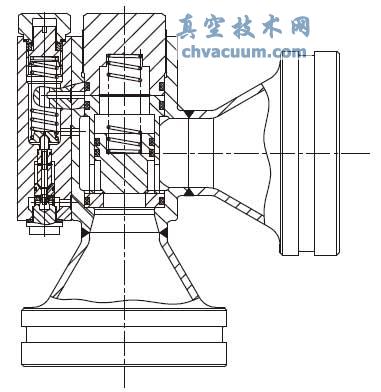

图1 先导式安全阀

  3.3、先导阀

  先导阀( 图3) 设计为联动控制作用方式,双阀座结构先导阀联动控制主阀加压通道的关闭和卸压通道的开启,使作用在主阀上的关闭力迅速消失,既而主阀开启泄压,动作灵敏,响应速度快,开启压力稳定,可靠性高,真空技术网(http://www.chvacuum.com/)认为有效地解决了传统安全阀反应慢、开启压力不稳定的问题。

主阀导向套

图2 主阀导向套

先导阀

图3 先导阀

4、结语

  按照GB /T 12242 -2005 规定的试验方法,对先导式安全阀进行了壳体强度试验、密封性能试验、整定压力试验及排量试验。试验中壳体强度满足要求,连接处未见泄漏,壳体未有结构损伤。密封性能满足要求,未发现介质泄漏情况。整定压力满足要求,重复性比较好,试验数值基本一致,偏差小于3%。额定排量满足要求,计算额定排量小于实测排量的90%。先导式安全阀经过出厂试验、型式试验,各项性能指标均满足设计和相应标准的要求。安置在管线上进行实际使用试验,性能稳定,运行可靠,未发现异常情况,满足管线压力控制和安全保护的要求。
