导阀的工作原理与设计制造

2009-02-21 陈玉龙 安徽来安阀门有限公司

导阀的工作原理

     导阀由阀体、下阀瓣、顶杆、放气接头、上阀瓣、弹簧和泄放阀等组成。

      在正常工况下,导阀上阀瓣处于关闭状态,导阀下阀瓣处于开启状态。管道介质通过下阀瓣进入主阀瓣上方的气室内,使主阀瓣关闭。当管道介质压力异常,达到或超过设定的整定压力时,导阀下阀瓣在介质压力的作用下关闭,切断管道介质进入主阀瓣上方的通道,同时导阀上阀瓣被顶杆顶起,即导阀开启,主阀瓣上方气室内的介质通过排气接头迅速排出。主阀瓣在下方介质压力的强力作用下,瞬时开启,将管道介质从主阀的出口迅速大量排出,使管道介质压力恢复到正常的工作压力,保证系统的安全。当管道压力降到系统设定的整定压力的约90%时,导阀上阀瓣在弹簧的作用下关闭,同时导阀下阀瓣被顶杆顶开,管道介质通过下阀瓣进入主阀瓣上方的气室,主阀瓣在压差作用下关闭,保证了系统的正常运行。

  当发现管道介质压力异常,而导阀失灵未能开启时,可手动打开导阀上的泄放阀,释放主阀瓣上方气室内的介质,使主阀瓣开启,释放管道中的介质异常压力,保证系统的安全。

导阀的设计制造

       导阀必须进行严格的设计计算,特别是弹簧、导阀阀体、上阀瓣及下阀瓣等主要零部件应进行设计计算。

(1) 导阀弹簧

导阀弹簧

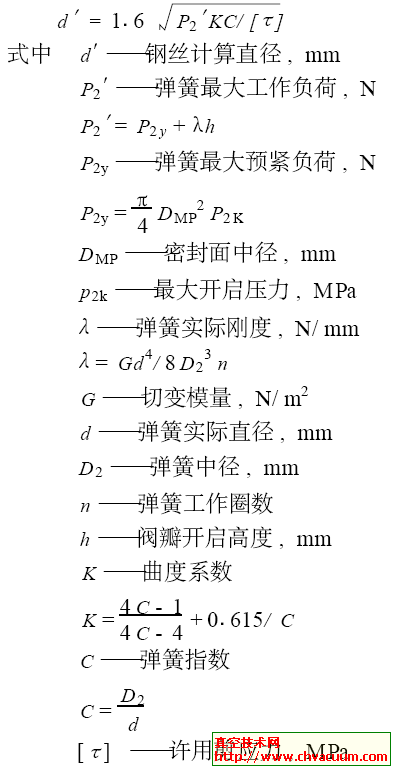

 钢丝直径d′的计算

(2) 零件加工

       导阀零部件的几何尺寸加工精度,即尺寸公差、形位公差及表面粗糙度要求都比较高,加工时必须严格控制,严格检验,否则将导致导阀装配后无法正常工作。
