机械密封故障分析：机械密封泄漏，硬质环表面出现细小裂纹或断裂

故障现象

　　机械密封的动环和静环出现微小的裂纹（ 图1、 图2 ），导致密封泄漏。

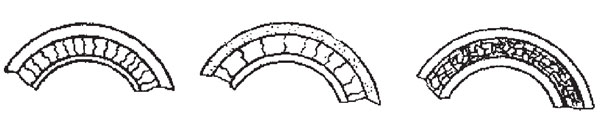

图1 硬质合金出现微小裂纹

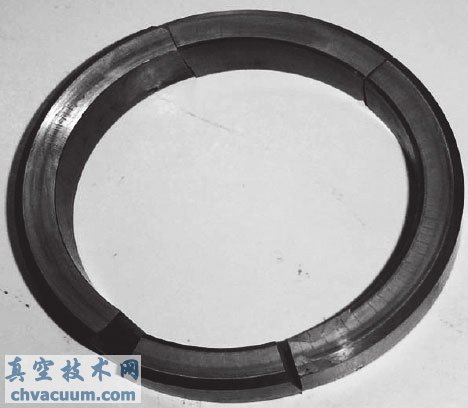

图2 硬质合金断裂

原因分析

　　1、硬质环端面的细小径向裂纹是由于端面以外的介质汽化或抽空，端面间出现干或半干摩擦，端面温度急剧上升、过热导致。

　　一旦液体重新出现，端面被急剧冷却，产生巨大的温度冲击应力，导热性好的材料会出现摩擦副变色的痕迹，导热性不好的材料表面会出现细小裂纹，甚至环片断裂。此类故障一般发生在高温泵，如渣油泵、回炼油泵、常减压的塔底泵等。

　　2、安装失误，压缩量过大、端面比压过大所导致。

解决办法

　　1、校核密封的端面比压，检查辅助措施的冲洗管线是否畅通、是否堵塞，冲洗管线的阀门是否完全打开或开度太小等。

　　2、检查冲洗液是否不足，必要时可以增大冲洗量。

　　3、检查生产工艺，如泵的流量、工艺管线的入口阀开度、泵的入口过滤网畅通程度等。

　　4、检查密封的冷却水管线是否堵塞。
