机械密封故障分析:密封泄漏,硬环和软环表面磨出深槽

2020-04-20 真空技术网整理 机械密封故障分析100例

故障现象

  密封硬环高度磨损,软环使硬环磨出凹形的均匀深槽(图1、 图2)。硬环表面热裂。软环高度磨损,有石墨粉末堆积,外缘可能有切边。

硬环高度磨损

图1 硬环高度磨损

硬环高度磨损

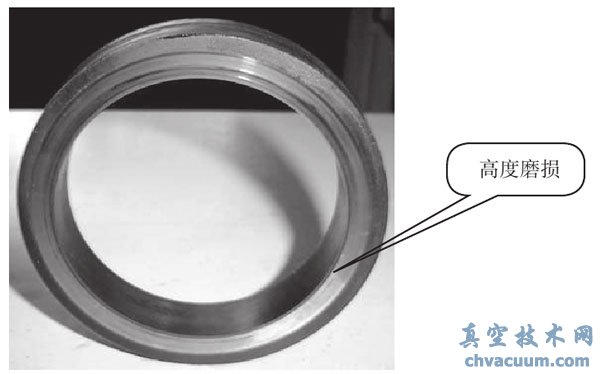

图2 硬环高度磨损

原因分析

  1、密封干运转,密封面间无液体润滑。工艺上介质断流。

  2、密封环未能导走热量,介质温度高,导致密封摩擦或间歇汽化。

解决办法

  1、检查密封腔放空、过滤循环、冲洗管线是否堵塞。

  2、用冲洗和冷却,降低密封工作温度。

  3、检查密封压缩量是否过大。
