机械密封故障分析:机械密封泄漏,摩擦副有两处接触痕迹

2020-04-19 真空技术网整理 机械密封故障分析100例

故障现象

  机械密封环的磨损痕迹在两个外凸区逐渐消失,如果动环旋转,则可能出现钢丝刷式的磨痕( 图1 、 图2 )。无论静止和旋转,密封均有持续的泄漏。

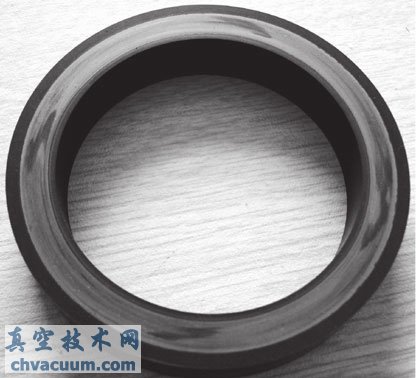

密封环的两点变形

图1 密封环的两点变形

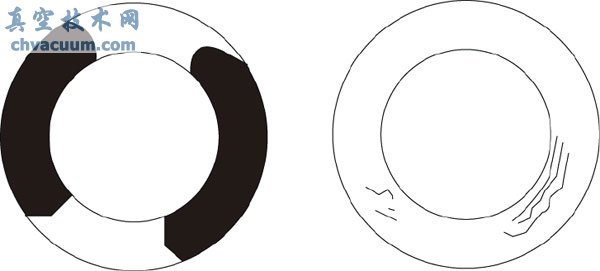

密封环的四点变形

图2 密封环的四点变形

原因分析

  密封面不平直,主要是应力变形和温度变形所致。

解决办法

  1、检查是否由于密封螺栓紧力过大造成密封压盖变形(一般出现在两点锁紧的密封压盖上)。

  2、用光学平晶检查密封平面度。

  3、检查在高温条件下的密封冲洗介质是否中断、冷却系统是否失效。

  4、控制高温泵的预热时间。
