卧式金属化炉应用(1)

来源:真空技术网(www.chvacuum.com)陕西宝光陶瓷科技有限公司 作者:项争顺

  7.8m卧式金属化炉用于陶瓷金属化制品的连续烧成。本文着重分析了该炉气路系统的进气点位置及其作用,通过调整各进气点气体流量及氢气、氮气配比,使窑炉所烧产品达到釉面光亮、金属化层无氧化、瓷体无花斑、无污染、颜色一致、封接强度高的目的。

  伴随着国家工业化步伐的加快,市场对电真空开关管用金属化瓷件的需求日益剧增,传统的金属化烧结主要采用立式氢炉,立式氢炉气氛容易控制,产品质量稳定,但是立式炉产能底,耗能高,能源浪费严重。卧式氢炉虽然在气氛控制、工艺调试方面比较困难,但是其产能大,连续烧结,能耗小,维护成本低,随着窑炉技术的不断改进,目前国产卧式氢炉已很好的解决了瓷件氧化、污染及湿氢气氛控制等难题,为企业选择设备提供了多样性。

1、卧式金属化炉示意图

  图1 为卧式金属化炉示意图。

  排氢口: 位于窑炉前端,炉内废气集中到此处汇总排出。排气口设有炉压调节装置,用于调节炉内压力。

  湿氢进气点: 湿氢气进入窑炉的位置,共有三个,依次分别为高温区进气点、主进气点、低温端进气点。干氢进气点: 干氢气进入窑炉的位置。主要用于工艺还原,同时可以起到调节窑炉气氛的作用。

  推头保护用N2:用于窑炉密封,同时可起到调节窑炉气氛的作用。

卧式金属化炉示意图

图1  卧式金属化炉示意图

2、气氛调试

2.1、气体技术指标

  气体技术指标如表1 所示。

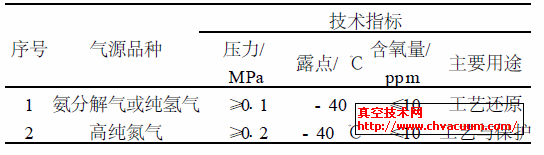

表1  气体技术指标

2.2、各点进气及其作用

  1 ,3 ,5 ,7 ,9 为氢气进气流量计,2 ,4 ,6 ,8 ,10 ,11 ,12 ,13 为氮气进气流量计,其中1 ,2 为湿氢罐进气,通过调整1 ,2 的比例使其满足工艺要求;3 ,4 为混合罐进气,根据工艺要求可对1 ,2 产生的湿氢气进行稀释;5 ,6 及7 ,8 分别为入口和出口开炉门时氢气保护用进气;9 ,10 主要用于工艺还原;11 ,12 分别为入口和出口开炉门时氮气保护用进气;13 为推头保护用氮气。

气体流量计控制图

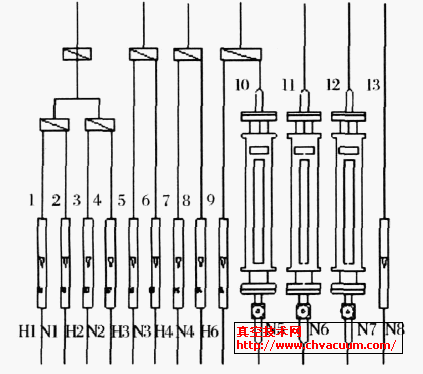

图2  气体流量计控制图
