电磁阀在气动切断阀参与联锁时的应用(1)

来源:真空技术网(www.chvacuum.com)中国石化集团公司宁波工程有限公司 作者:周超群

            为了避免因电源故障而导致电磁阀在联锁发生时动作失败,通常电磁阀都为常闭型(NC),即正常时带电,联锁动作时失电;另外还有一种为通用型(可以连成常闭或常开的任意一种) 。

            在实际应用中,应根据工艺过程的安全保护需要,确定哪种形式能够满足最安全的条件选用NC(常闭)或通用。下面以该项目工程设计中电磁阀的应用实例进行说明。

1、电磁阀在气动切断阀参与联锁时的应用

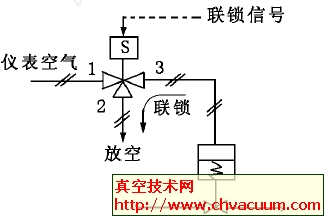

        图1为电磁阀应用在单作用气开式切断阀联锁时关闭及单作用气关式切断阀联锁时打开的场合。联锁过程:正常状态下,电磁阀得电,进气口1 打开,排气口2 关闭,气路1 ,3 接通,切断阀正常供气,气开式切断阀打开,气关式切断阀则为关闭;联锁状态下,电磁阀失电,进气口1 关闭,排气口2 打开,气路2 ,3 接通,切断阀供气中断,执行机构的弹簧复位,气开式切断阀关闭,气关式切断阀则为打开。

二位三通常闭型电磁阀的应用

图1  二位三通常闭型电磁阀的应用

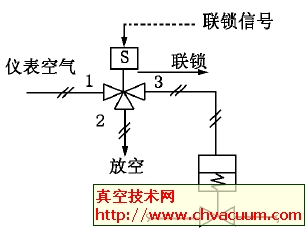

         图2为电磁阀应用在单作用气开式切断阀联锁时打开及单作用气关式切断阀联锁时关闭的场合。联锁过程:正常状态下,电磁阀得电,进气口1 关闭,排气口2 打开,气路2 ,3 接通,切断阀不被供气,气开式切断阀关闭,气关式切断阀则为打开;联锁状下,电磁阀失电,电磁阀进气口1 打开,排气口2 关闭,气路1,3 接通,切断阀供气,气开式切断阀打开,气关式切断阀则为关闭。

         由于通用型可以连成常开或常闭的任意一种,而且价格差别不大,所以为了方便起见,可以将上述两种应用中的电磁阀均选为通用型。

二位三通通用型电磁阀的应用

图2  二位三通通用型电磁阀的应用

             图3 为二位五通单线圈电磁阀应用在切断阀执行机构为双作用气缸式的场合。

二位五通单线圈电磁阀的应用

图3  二位五通单线圈电磁阀的应用

          如果联锁发生时需要关闭切断阀,则在正常操作时仪表空气走向为1 —4 ,切断阀B 气缸进气,A气缸排气,然后再经电磁阀2 —3 端口放空;当联锁发生时,仪表空气走向为1 —2 ,切断阀A 气缸进气,B 气缸排气,然后再经电磁阀4 —5 端口放空,切断阀达到关闭的目的。

          如果联锁发生时需要打开切断阀,则在正常操作时仪表空气走向为1 —2 ,切断阀A 气缸进气,B气缸排气,然后再经电磁阀4 —5 端口放空;联锁发生时,仪表空气走向为1 —4 ,切断阀B 气缸进气,A 气缸排气,然后再经电磁阀2 —3 端口放空,切断阀达到打开的目的。

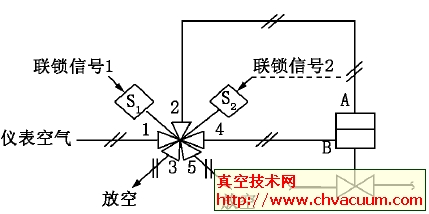

          图4 为二位五通双线圈电磁阀应用在切断阀执行机构为双作用气缸式的场合。

二位五通双线圈电磁阀的应用

图4  二位五通双线圈电磁阀的应用

  电磁阀在气动切断阀参与联锁时的应用(1)为真空技术网首发,转载请以链接形式标明本文首发网址。

  http://www.chvacuum.com/valve/04938.html
