电磁阀的应用实例

1、温度、水位控制

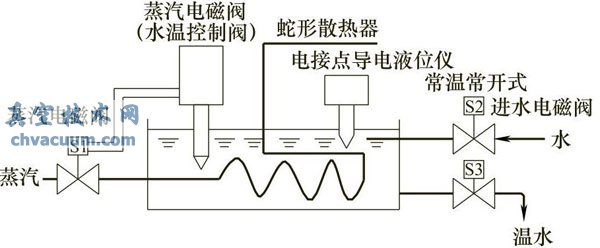

　　用电磁阀控制温度和水位的系统如图1所示。当水槽的温度低于控制温度时，温度检测元件的触点接通，使蒸汽电磁阀S1开启，通入蒸汽进行热交换使水温上升达到控制点温度，可关闭蒸汽电磁阀。

　　温水电磁阀S3可以随时使用(如淋浴等)。

　　当水槽液位高于控制点，接点液位计电接点闭合，使常开的水用电磁阀S2关闭，液位下降时，电接点离开，使常开的水用电磁阀断电开启，水进入槽中补充水位。

图1 用电磁阀控制温度和水位

2、压力控制

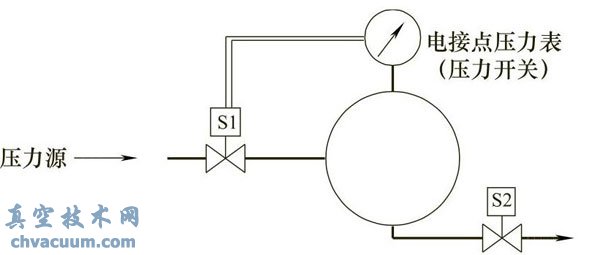

　　用电磁阀控制压力的系统如图2所示。当罐内压力达到额定值时，电接点压力表或压力开关电接点断开，电磁阀断电后关闭，罐内压力低时，电接点接通，电磁阀通电后开启，无论水源或气源的压力在补充，直至达到额定值。

图2 用电磁阀控制压力

3、除尘工艺管路控制

　　用电磁阀控制除尘工艺管路系统如图3所示。当尘埃超标时，报警器接通电源，电磁阀通电后开启，大管路充满水后，各小管路进行喷雾除尘，无尘埃时，报警器断电，电磁阀自动关闭。

图3 用电磁阀控制除尘工艺管路

4、工艺配比控制

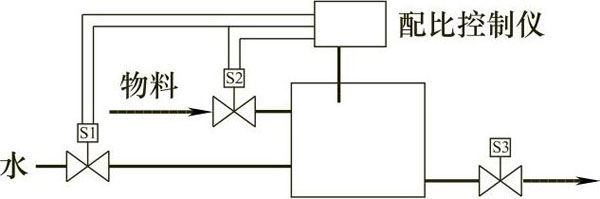

　　用电磁阀控制工艺配比系统如图4所示。用液态配比控制仪，物料管路用S2电磁阀和S1水管路用电磁阀的开启和关闭来调整罐内的配比度。

图4 用电磁阀控制工艺配比

5、推动液压缸或气动缸控制

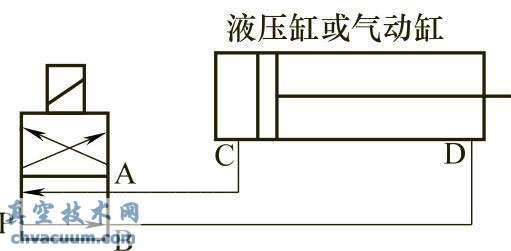

　　用电磁阀控制液压缸或气动缸系统如图5所示。单电控二位四通(五)通电磁阀的工作孔其中有一个为常开工作孔，电磁阀在断电状态进气(液)孔P的介质直接进入工作孔B，使液压缸或气动活塞推向C端。

图5 用电磁阀控制液压缸或气动缸

　　当电磁阀通电时，直动二位四(五)通的电磁阀直接将铁芯阀杆提起关闭B工作孔，压力源的气体或液体通向A工作孔，使气动(液压)缸的活塞推向D端，该电磁阀可以通用。

　　先导式二位四(五)通电磁阀是靠先导孔的进压推动阀内的阀杆进行气(液)体的换向功能。先导式二位四(五)通电磁阀在气体和液体介质中不能通用，因结构和密封形式不相同。
