大口径平板闸阀的水压试验装置的改进

来源:真空技术网(www.chvacuum.com)兰州石化公司机械厂 作者:秦启祥, 李世奇, 刘晓东

      针对试压装置存在的刚性不足问题, 对其结构做了改进。将试压盲板改成试压筒体(图3) ,

试压装置

11 螺栓 21 试压筒体 31 密封垫 41 阀体

图3  试压装置

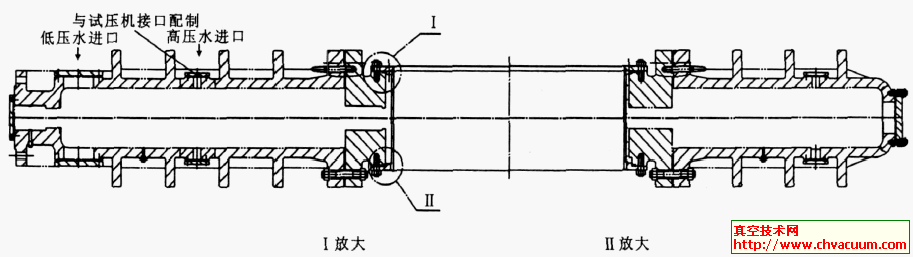

      通过试压筒体减小端面受力面积, 从而减小端面压力, 以减小垫片的预紧力, 实现可靠安全的水压试验(图4) 。

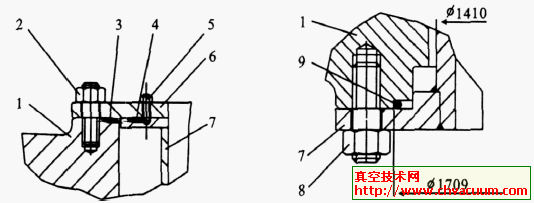

11 阀体 2 、5 、81 螺栓组件 3 、4 、91O 形圈 61 上法兰 71 试压筒体


图4  试压方法

      新型试验装置受力如图5 所示。

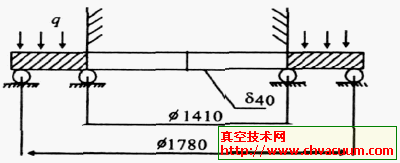

新型试压装置受力分析

图5  新型试压装置受力分析

   已知新型试压装置的最大受力直径D1 =1 709mm , 最小受力直径D2 = 1 410mm , P =215MPa , 则端面受力F′为



     代入数据得F′= 126kN。

     对盲板刚度进行校核。

     已知q = 215MPa , R1 = 890mm , R2 = 705mm , E = 210 ×106MPa , C12 = 01006 25 , h =4mm , 盲板中心挠度f 为



     从校核结果分析, 新型试压装置安全可靠。

     改进后的试压装置经过实际使用, 效果良好,解决了大口径高压力阀门的水压试验问题。
