胀缩式轻便闸阀的结构设计

来源:真空技术网(www.chvacuum.com)总后勤部油料研究所 作者:邵伟光

       平板闸阀是一种单闸板或是其间带有撑开机构的双闸板阀门。平板闸阀在介质压力低时,容易出现渗漏。为保证阀门在全压程下的良好密封,须在阀座上施加足够的预紧力。然而,较大的预紧力和当介质压力高时,经常启闭可能使密封面磨损过快,影响阀门的使用寿命。同时,闸阀通常采用铸铁或铸钢材料,非常笨重,不适合应用于一些机动场合。因此设计了胀缩式轻便闸阀,减轻了平板闸阀的质量,提高了密封性能和使用寿命。

整体结构

      阀门整体采用对称式的扁平阀体结构,将普通闸阀的阀体和阀盖合为一体,将阀体设计成扁方形(图1),这种设计减小了阀体的结构尺寸和体积,节省了阀体与阀盖之间的连接螺栓,有效地减轻了阀门的质量。

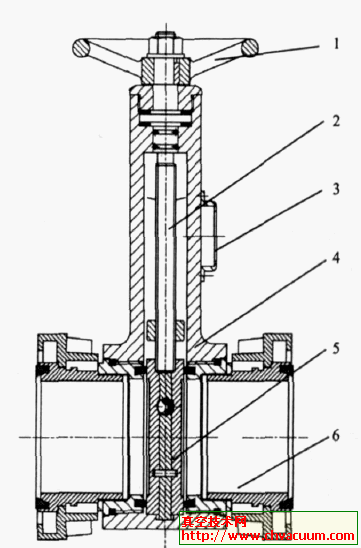

胀缩式轻便闸阀

11 手轮 21 阀杆 31 闸阀开关指示装置 41 阀体 51 闸板总成 61 阀座

图1  胀缩式轻便闸阀

       阀座采用独立式设计,将普通闸阀的阀座与阀门接口合二为一,同一个阀体更换不同的阀座便可变化阀门的接口形式(图2),有效地提高了阀体的通用性和维修性,同时也避免了在高压情况下阀体变形导致的阀门密封效果变差的问题。

胀缩式轻便闸阀

(a) CRJ 接头 (b) 插转接头

图2  不同接头的胀缩式轻便闸阀

密封结构

      为了增加闸阀在低压力情况下的密封能力,解决闸阀在低压时的泄漏问题,同时减少闸板与阀座密封圈之间的摩擦,增加闸阀的使用寿命,将闸阀密封设计成钢珠顶置式机械胀缩密封机构(图3)。当闸阀关闭时,钢珠顶置机构将两闸板撑开,压紧密封面,产生密封比压,达到双面强制密封效果。当闸阀开启时,钢珠顶置机构收缩,闸板向内收离开密封面,从而在开启或关闭的过程中,减少了闸板与阀座密封圈之间的摩擦。

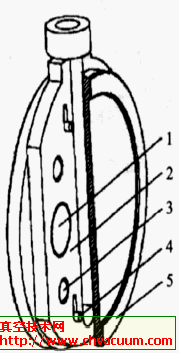

 闸板总成结构

11 磁铁 21 阀芯 31 钢珠 41 导向销 51 闸板

图3  闸板总成结构

暗杆闸阀开度指示器

       磁力式闸阀开度指示器利用闸板上的磁铁带动闸阀外面安装的磁力感应表的指针显示闸阀的开度(图4)。在阀门不同开度的情况下,闸板上安装的磁铁与指示仪表有不同的距离和方位,对指示仪表上的磁力感应指针也产生不同强度和方位的感应,指针据此指示阀门不同的开度。

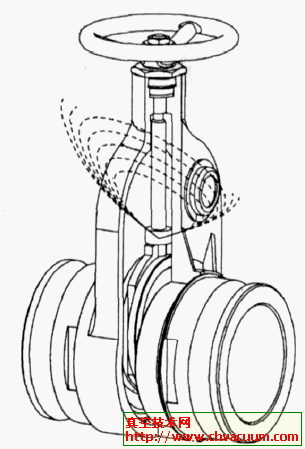

磁力式开度指示器

图4  磁力式开度指示器
