如何正确调整阀门的电动装置

来源:真空技术网(www.chvacuum.com)福州市自来水总公司北区水厂 作者:曹光华

  在工业企业特别是城市自来水厂在生产和供水的过程中,使用大量的普通闸阀、蝶阀、液控蝶阀等,控制着自来水生产,是供水企业的一种主要设备。在使用的各类阀门中为闸阀数量较多。本文将讨论如何对电动阀门的电动装置进行调整。

  电动闸阀由阀门电动装置与闸阀配套组成电动闸阀,用以控制闸阀的开启和关闭。它可以现场操作也可以远距离操作。阀门电动装置由电动机、减速器、转矩限制机构、行程控制机构、手动一电动转换机构、开度指示机构和电气控制器组成。电动闸阀的电动装置若调整不当,轻则缩短闸阀使用寿命;重则导致阀门铸铁外壳断裂、控制电机烧坏以及水淹泵房等严重事故。因此为了保证安全不间断供水,必须要认真调整好电动闸阀的电动装置,保证电动闸阀启、闭顺利。以下介绍电动闸阀的两种调整方法:

1、转矩限制机构的调整

  电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同(闸阀关闭时),转矩限制机构可适当调整。在电动闸阀闸板两端方向水压或气压差低的地方使用时,转矩限制机构应调到较低力矩,在使用HZ系列(见图1)、Z系列(见图2)或ZB系列(见图3)阀门电动装置时,只要调整转矩限制机构的调节拔板与触动板之间的距离来实现(详见调整说明)。刻度牌上标有刻度,其刻度值越大,转矩值也越大。电动阀门闸板关闭时两端的水压差或气压差越大时,所调整的转矩值就要求越大,反之就小。以上几个系列调整方式一样。在调整ZD系列阀门电动装置时(见图4),要卸下箱体侧盖,调整转矩限制机构,旋松调节螺母中的紧定螺钉,旋松调节螺母,放松钮矩弹簧,并且放到最松的位置,然后把调节螺母中的紧定螺钉旋紧,固定住调节螺母。注意紧定螺钉的顶端必须落在轴槽内,如顶端不正好对准轴槽,只要把调节螺母向压缩弹簧的方向少许转动,使其对准轴槽紧定螺钉。然后把侧盖装上,调整开启阀门。如转矩限制机构运动作,则弹簧太松调紧到不动作为止。这样可以使转矩限制机构在较低的转矩下工作,保证电动闸阀因行程控制机构失灵时,或其他原因超力矩时,转矩限制机构可靠动作,并切断电机电源,保护阀门不致损坏。在一些地方使用的电动闸阀也不必调整的关闭太紧,调整到手动关紧后再松回半圈(或一圈)位置为好,(或不漏水或气时为好)。

图1 HZ系列转矩限制机构

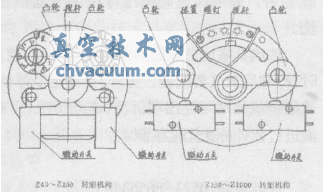

图2 Z系列转矩限制机构

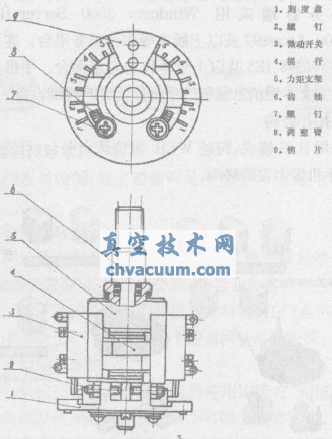

图3 ZB系列转矩限制机构

图4 ZD系列转矩限制机构

  当电动闸阀安装在出水水压差(或气压差)大的地方使用时,转矩限制机构应调到适当的开启和关闭的力矩。如安装在水泵房的出水闸阀,在水泵起动后,闸阀未开启时出水压力较大,此时出水闸阀口径越大,开启闸阀所用的力矩越大。特别是管道内没有压力时,闸阀的闸板所承受的单向压力最大,这时调节螺母压缩弹簧,调整到在能正常开启、关闭闸阀,转矩限制机构不动作为止。在水泵房使用的电动闸阀在调整时一定要调到全开全闭的位置上,否则很容易使闸阀密封面损坏造成漏水。因为安装在该处的电动闸阀离水泵出水口近,水流速高且不平稳,此时如闸阀没全打开还有部分闸板因水流冲击造成前后窜动,使闸板密封面磨损,形成凹槽漏水影响阀门的使用寿命。此外应尽量避免用电动闸阀来调节流量,否则很容易损坏闸阀的密封面。另外,近几年变频调速技术正飞速发展,水泵流量调节要采用变频调速技术,达到节能降耗提高水泵工作效率。

2、电动闸阀的“开、关”位置调整

  调整电动闸阀的开启和关闭。按各厂家的调整要求均要手动关闭阀门至“全闭”位置或“全开”位置。如果按这要求大口径闸阀人工关闭开启所花时间多,还很费力。这里介绍一种新的调整方法:如果知道了所调闸阀的阀杆牙距,在调整电动闸阀时就很方便调整。现在国内生产的阀门口径在DN400-DN600的闸阀其阀杆牙距一般为8mm,DN600以上口径的闸阀阀杆牙距一般为10mm。如有可能可向闸阀制造厂家询问阀杆牙距。在调整阀门电动装置时,如果事先知道了闸阀所处的位置,如知道闸阀是在全闭位置时,则先调整“全闭”位置。首先用手动将闸阀往开启的方向转动一些,如阀杆转动半圈或一圈。然后送上电源按动“开”按钮。核对转向,如果按开阀按钮后,阀杆的转向和手动开阀时阀杆的转向一致,说明电机的相序和阀门的电气控制器的方向一致,此时可先调整好闸阀的行程控制机构,调到全闭位置,全闭位置调整完毕后,就可调整闸阀的全开位置。这时在开启闸阀时,数一数闸阀阀杆转动的圈数便知道是否到“全开”位置。如果是DN500的电动闸阀,其阀杆牙距为8mm,阀杆转一圈开启8mm,全开时闸阀板要作向上运动500mm,所以全开时阀杆需转动500/8=62.5圈。此时按动开阀按钮数到63圈阀门就到了“全开”位置,调整阀门电动装置的行程控制器,使“全开”位置的微动开关动作即可。此后可将电动闸阀关闭,开启检查一遍,调整结束。如果电动闸阀在调整前在开启位置,就应该先调整开启的位置,步骤按上面所述。

3、调整后注意事项

  电动闸阀使用后一年,要检查一次转矩限制机构的调节螺母中的紧定螺钉有否松动或脱落。特别是ZD系列阀门电动装置(见图4),有的电动闸阀在使用中发生了闸阀底部被阀板顶破或上部固定电动装置的联接筋板被顶裂。为什么有了转矩限制机构,过力矩时不动作,不切断电源,其原因就是转矩限制机构中的调节螺母的紧定螺钉因松动掉出来使调节螺母长时间地收紧弹簧,直到压死弹簧,使转矩限制机构失去作用,不起保护作用,造成电动闸阀损坏事故。因此要每年检查一次紧定螺钉有否脱落,如果紧定螺钉松动脱落要及时上紧,并查明脱落原因关加固。

  手动-电动转换手柄要求机械机构灵活,扳动自如,当扳到手动时,要保证切断电源,以免失灵时发生事故。

  对长期很少开、关的闸阀要定期开关,以保证使用时正常工作。(建议最好每三月转动一次)。
