电厂真空测漏可视化新技术

来源:莱克舒特

  随着社会的发展,市场化的逐渐形成,发电厂在重视机组运行运行的前提下,现在正越来越重视机组运行的经济性,稳定性。因为它不仅关系到电厂的经济效益,还关系到电厂的生存。而影响电厂经济性的原因有很多,诸如高加投入率、给水温度、凝汽器真空等,其中凝汽器真空是很重要的一项,因为凝汽器真空的高低不仅涉及机组的经济性,还涉及机组的安全性。凝汽器在现代大型电站凝汽机组热力循环中起着冷源作用,主要任务是一是将汽轮机排气凝结成水,而且这种凝结水的品质纯净,最适合作为锅炉给水用,二是在汽轮机排气口建立与维持一定的真空度,使进入汽轮机的蒸汽在汽轮机内能膨胀到远低于大气压的压力,使蒸汽所含的热量尽可能多的转变成机械功,以提高汽轮机的工作效率。所以汽轮机的真空度的高低对机组运行有很大的关系。

1、法国莱克舒特可视化智能检测系统简介

电厂真空测漏可视化新技术

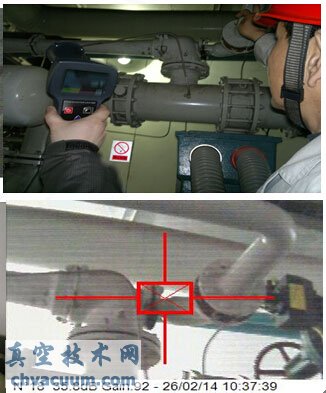

防爆门检测泄漏

电厂真空测漏可视化新技术

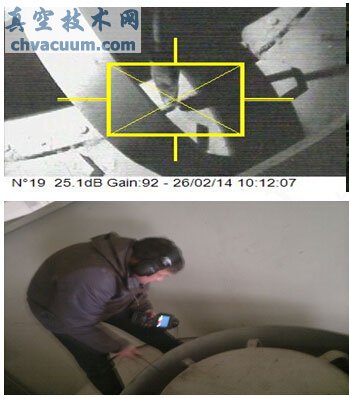

法兰界面泄漏

  法国莱克舒特(LEAKSHOOTER)智能探测仪由法国利克思公司制造,是世界上第一款高频可视化泄漏仪,其原理是对分子摩擦所产生弱信号进行提取、分析、跟踪和处理的技术。高压、真空或负压管道泄漏时,气体分子在泄漏点的拥挤摩擦会产生特殊分子弱信号,系统通过对信号的分析,同时屏蔽周边环境的噪音,达到探测故障源的精确目的。

2、使用法国LKS特征量的查漏方法

  当凝汽器冷却管发生泄漏时,空气被吸入就会产生特征量弱信号。

  一般步骤为:先进入凝汽器人孔门将探测头对着管板中间偏下位置,离管板约50 mm,调节灵敏度旋钮,使检漏仪声音指示值刚好为0,然后,以此灵敏度为基准进行管板扫描。当发现某区域有声音超基准时,即为泄漏管束。

3、法国LKS可视化测漏仪在凝汽器查漏上的应用案例

  海门电厂利用LKS特征量系统对3号机组真空系统进行了一系列的查漏工作,取得明显成效,试验结果表明,机组真空严密性为A缸24帕/分钟、 B缸32 帕/分钟,达到集团公司优秀标准。

  华能海门电厂3号机组为103.6万千瓦超超临界、一次中间再热海水直流冷却汽轮机。由于机组停运时间过长,自今年2月份重新启动投运以来,机组真空严密性试验结果一直达不到集团公司优秀值,影响了机组的安全经济运行。针对该情况,海门电厂组织开展了3号机组专项真空系统查漏工作,并从昆山汉吉龙测控技术有限公司引进全球唯一一款针对电厂真空测漏系统的LKS1000可视化测漏仪,成立查漏堵漏治理攻关小组,确保真空查漏工作有序推进。

  真空系统庞大、漏点隐蔽性大,为掌握所有可能漏点,攻关小组从设备缺陷、运行调整等方面查找,并汇总影响真空严密性的所有原因,逐条进行分析讨论,通过采取LKS特征量法,对与3号机组真空系统有关的法兰、结合面、阀门盘根、焊缝、表计接头等近千个可疑部位进行全面检测,并对泄漏点进行复查确认。对查出的16处泄漏点,他们根据现场实际,通过对结合面部涂胶处理等方式将泄漏点全部消除。

  据测算,3号机组经过查漏治理后,机组真空上升了0.8千帕,供电煤耗可降低1.2克/千瓦时,预计年可节约标煤7200吨,年节约成本约580万元。

LKS1000应用点如下:

  氢冷机组的氢气泄漏检测;电厂凝结器钛管检测;大型机泵和变速箱的内部故障监测;轴封泄漏检测;阀门内漏检测;法兰界面、盘根不严密性监测;高空高温高压管道的密封性在线检测,空冷岛管束远距离负压检漏;抽气器、进气门、疏水门泄漏以及其他类泄漏检测,如中压疏水系统内漏、凝汽器汽侧人孔门及喉部焊缝泄漏、低压防爆门泄漏、汽侧的水位计接头泄漏、抽空气系统阀门泄漏等。

电厂真空测漏可视化新技术

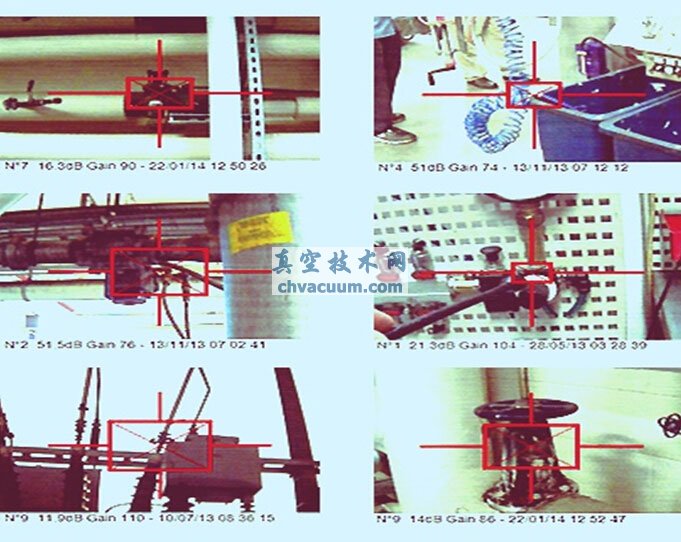

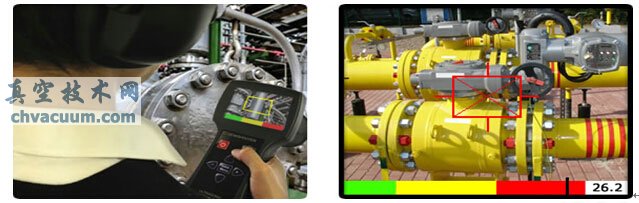

  LKS特征量在线系统在移动扫查过程中,传感器检测到泄漏信号后,将它们转换成人耳可以听到的音频信号,并在彩色液晶大屏幕上同时显示出来。在液晶屏幕上,泄漏源是黄色(泄漏较小,信号较弱)或者红色(泄漏较大,信号强)的实时可见图像。同时,连续声音分贝的有效值和最大值,在液晶屏幕底的横条光柱以不同颜色和数值显示出来。
