木工数控加工中心的真空装夹方案

木工数控加工中心设备用铝合金梁真空夹具系统

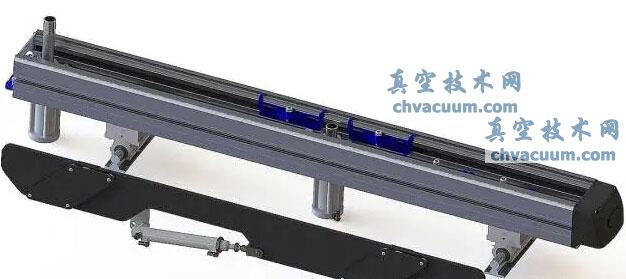

  VCKO-SC滑行梁台面

  VCKO-SC滑行梁台面具备其它系统的主要技术特征,该系统不仅具备单真空回路、双真空回路系统的所有技术优势,而且总体造价相对单真空回路和双真空回路的系统要节省15-20%的成本, 是施迈茨专为亚洲市场开发的新一代产品。

木工数控加工中心的真空装夹方案

  技术特征

  1、低成本设计,专为亚洲市场定制

  2、单真空回路 (无管连接)

  3、真空吸块固定安装在滑行梁的滑块上

  4、定位气缸根据客户的加工要求灵活安装在滑行梁上

  5、每条滑行梁上最多可安装4个真空吸块

  6、未使用的真空吸块,可放在滑行梁上

  7、真空吸块胶垫可更换

  8、 真空吸块种类多(标准真空吸块尺寸:140x130 mm 和 125x75 mm)

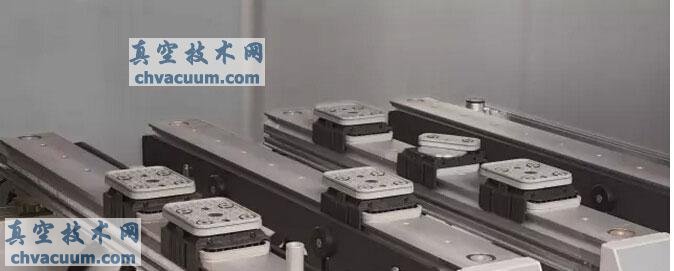

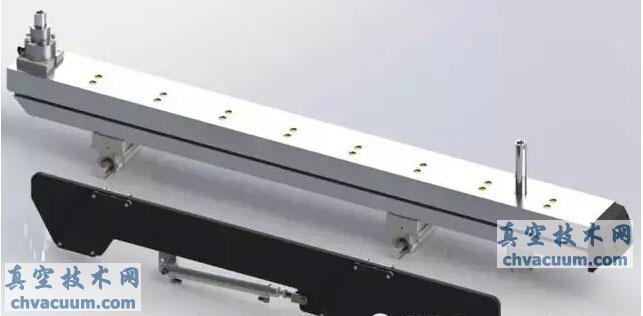

  VCKO-K1,单真空回路梁式真空台面

  施迈茨VCKO-K1 单真空回路梁式真空台面是中小型木业数控加工中心设备的理想真空夹具系统. 该系统价格竞争力高,应用灵活, 真空吸盘种类多等特点。

木工数控加工中心的真空装夹方案

  技术特征

  1、单真空回路 (无管连接)

  2、真空吸块通过固定夹准确安全地固定在铝合金梁上

  3、定位气缸内置于铝合金梁上. 该定位气缸根据木材加工行业的要求特殊开发,安装在铝合金梁上的定位气缸可承受较大侧向冲击力

  4、每条铝合金梁上最多可安装8个真空吸块

  5、未使用的真空吸块不能放在铝合梁上, 配置感应阀的真空吸块可放在铝合金梁工作台面上

  6、真空吸块上下胶垫可更换

  7、多种高度的真空吸块可供选择(50 mm;85 mm;125 mm)

  8、真空吸块种类多,可同时满足各种不同的真空装夹需求及应用 (标准真空吸块尺寸:140x115 mm 和 125x75 mm)

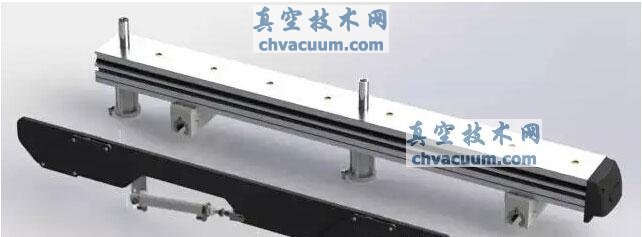

  VCKO-K2, 双真空回路梁式真空台面

  双真空回路梁式真空台面用于比较高端的木业数控加工中心设备,具备灵活性好,精度高等特点. 特别适合于5-轴加工, 及切削量比较大的应用,该系统确保工件的安全装夹及精确定位。

木工数控加工中心的真空装夹方案

  技术特征

  1、双真空回路(无管设计)

  2、第一路真空用于真空吸块精确、安全地固定在铝合金梁上

  3、定位气缸内置于铝合金梁上. 该定位气缸根据木材加工行业的要求特殊开发,安装在铝合金梁上的定位气缸可承受较大侧向冲击力

  4、每条梁上最多可安装8个真空吸块

  5、未使用的真空吸块不能放在铝合金梁上, 配置感应阀的真空吸块可放在铝合金梁工作台面上

  6、所有部件均在德国制造

  7、多种高度的真空吸块可供选择(50 mm;75 mm;125 mm)

  8、真空吸块种类多,可同时满足各种不同的真空装夹需求及应用(标准真空吸块尺寸:140x115 mm and 125x75 mm)

  9、100mm高度的真空吸块可确保5轴联动加工时,无相互干涉现象发生

木工数控加工中心设备用网格台面真空夹具系统

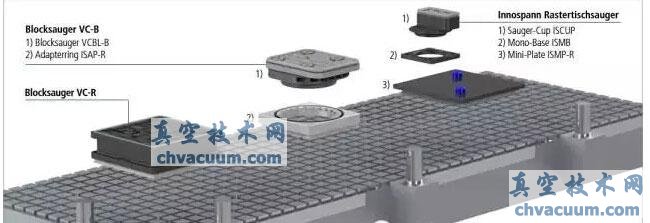

  VC-R,网格加工中心台面用真空吸块

  VC-R 网格加工中心台面用真空吸块适用于几乎所有带网格加工台面的数控加工中心设备,具备灵活性好,安装简易等特点.。特别适合于复杂的5-轴加工用,该系统确保工件的安全装夹及精确定位。

木工数控加工中心的真空装夹方案

  技术特征

  1、适用所有网格加工中心台面

  2、定位装夹支架

  3、集成真空感应阀

  4、高度25 和45mm (可叠加)

  5、适用于所有普通网格台面加工中心设备(槽宽6.5 mm 和 7.5 mm,槽深6 mm 到 7 mm)

  6、适用于复杂的5轴加工, 例如家具板材的齐边及铣槽加工

  7、采用真空吸块安装支架,快速简捷地安装真空吸块

  8、真空吸块顶部采用特殊的摩擦片,安全、无滑动地快速装夹家具部件

  9、采用集成式真空感应阀(TV),未使用的真空吸块无需从网格台面上取下
