  轻量化设计的趋势所涉及的创新材料及复杂几何形状的工件给装夹技术带来了新的挑战。Schmalz已经开发了BHF基本夹持单元用于自由曲面的工件。该灵活的真空装夹系统是纤维复合材料行业在激光切割和铣型时的理想装夹方案,同样也是金属、塑料及木材加工行业快速装夹曲面工件的理想解决方案。夹持单元不仅高度可调,而且可灵活安装,多种可供选择的真空吸盘,使得柔性工装装夹系统能满足更多的曲面异性工件和复合材料。

3D真空装夹系统有效装夹不规则曲面工件

BHF基本夹持单元

  应用

  用于快速装夹刚性,复杂形状的复合材料工件

  1、应用于木材、金属、塑料和复合纤维材料行业,数控CNC激光加工及铣削加工3D异性工件

  2、手动加工和精加工复合材料,例如锯切、打孔和打磨加工

  3、应用于磨具加工

  4、适用于平台面,T型槽台面的机器,也可与Innospann技术结合满足各种类型的机器

  5、灵活可调的工装高度及吸盘旋转角度

  6、所有轴的可调自由度高

3D真空装夹系统有效装夹不规则曲面工件

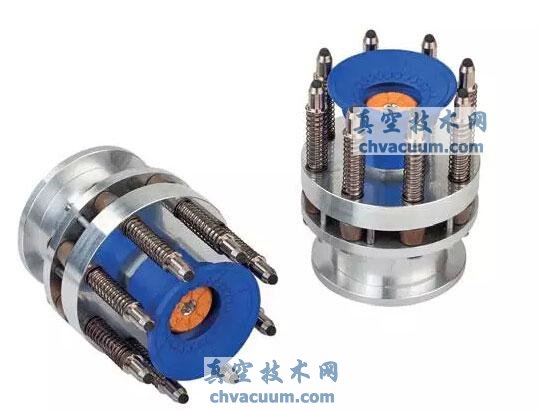

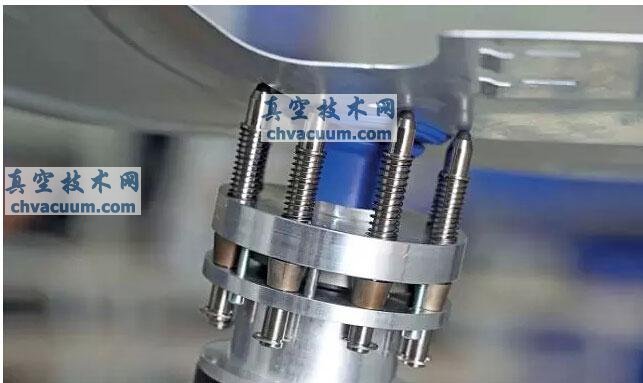

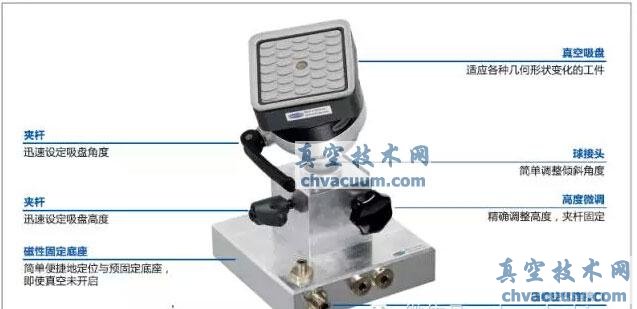

  整套柔性工装装夹系统包括吸盘底座和真空吸盘

  吸盘底座

3D真空装夹系统有效装夹不规则曲面工件

  1、带管式磁性底座适用于平整光滑的台面或Innospann底座

  2、采用真空或磁力将机器底座固定在台面上

  真空吸盘

3D真空装夹系统有效装夹不规则曲面工件

3D真空装夹系统有效装夹不规则曲面工件

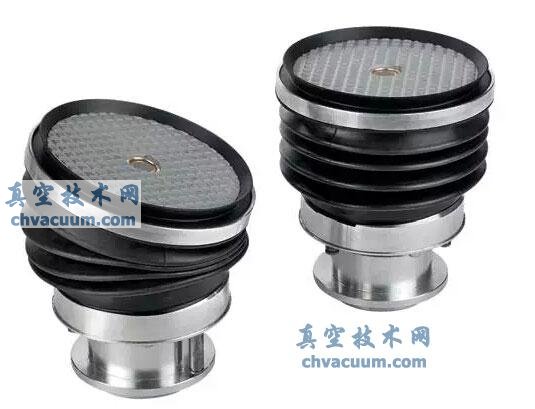

  1、真空吸盘带角度补偿,适用于3D带自由度曲面的工件

  2、工件曲面支撑杆通过压缩空气发生作用
