同种材料与异种材料的氩弧焊的接头形式(1)

来源:真空技术网(www.chvacuum.com)东北大学 作者:张以忱

       氩弧焊是电弧焊的一种,它是以氩气作为保护气体的电弧焊。由于焊缝受到氩气的保护,所以焊缝质量比较高,同时又由于热源集中所以焊接时的热影响区小,工件变形小,保证了工件的气密性和机械强度。

      氩弧焊适用于焊接高强度合金钢、有色难熔和化学性质活泼的金属及其合金,也可用于异种金属的焊接。在真空工程中常用氩弧焊来焊接超高真空系统的不锈钢容器、管道阀门、波纹管连接件以及电真空器件的壳体连接件等。

      氩弧焊分为不熔化电极氩弧焊和熔化电极氩弧焊,真空技术中大多采用不熔化电极的氩弧焊。氩弧焊焊枪的结构为:中心为钨杆电极,外面是通氩气的陶瓷保护管。焊接时以钨杆作负极,以工件作为阳极。电弧大小决定于焊接尺寸。因为是局部加热焊接,所以焊接后应退火消除应力,并且必须用机械方法矫正变形。虽然接头没有发生氧化,但是接头以外没有受气流保护的金属部分仍有可能发生了轻微氧化,因此容易氧化的金属例如钼和钽等必须在充氩的罩内进行弧焊。工件缓慢移动可以进行边缘缝焊,焊接铝零件时,应采用交流弧焊。超高真空技术要求弧焊接头不应包含贮存空气的小体积和在真空侧的污染阱。

电弧焊接头的设计

表1 给出各种电弧焊接头设计得正确与不正确的实例。

电弧焊接头

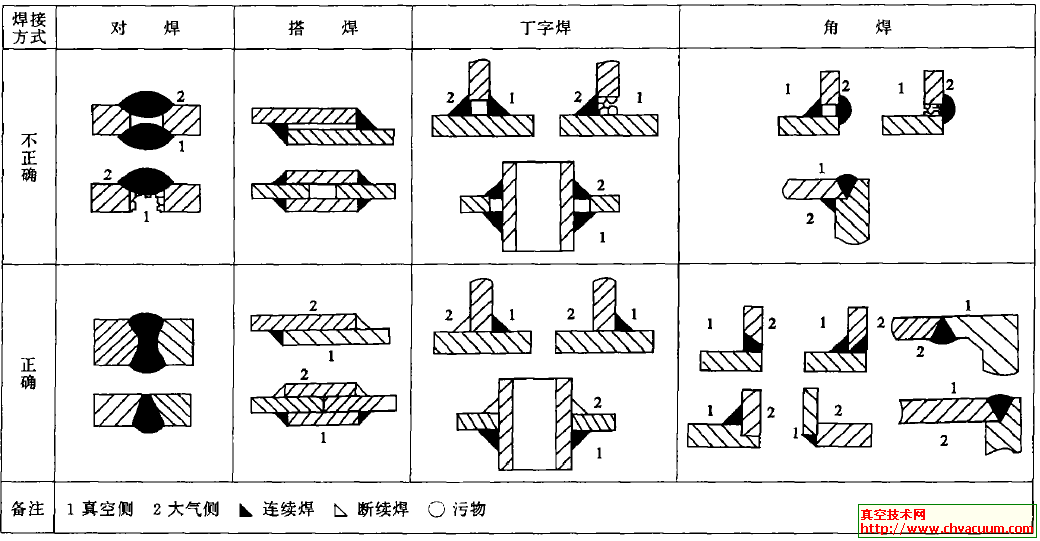

表1 正确与不正确电弧焊接头实例
