法兰密封面的加工要求

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:剑气书生

       法兰密封面的表面粗糙度是影响密封性能的重要因素之一。有人试验过,当法兰密封面的表面粗糙度约Ra3.2μm时,用金属包石棉垫密封压力为0.49MPa的空气,发现有微漏现象;当把表面粗糙度的值减到1.6μm时,就能密封。

      在各种法兰标准中,对密封面的表面粗糙度是有要求的,但因为垫片种类繁多,粗糙度要求不一,标准中无法一一做出规定。使用金属平垫、金属齿形垫、金属波形垫和金属包垫时,法兰密封面表面粗糙度需Ra3.2~1.6μm,这对于大直径法兰面的加工存在一定困难。利用表面贴覆柔性石墨板或带的方法,可以弥补由于表面粗糙度的大所带来的不利因素。

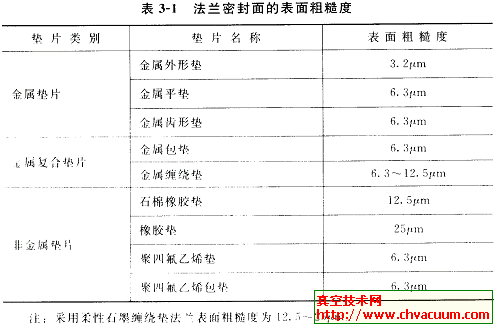

      表3-1列出了使用不同垫片时法兰密封面的表面粗糙度。



      对于法兰密封面的形状公差,国内未作规定。而有的国家对法兰密封面的平面度有如下要求:在25mm长度上平面度偏差值,软垫片为0.25mm;金属垫片为0.025mm。
