ISO法兰的主要型号和尺寸

来源:真空技术网(www.chvacuum.com)实用真空技术 作者:郭方准

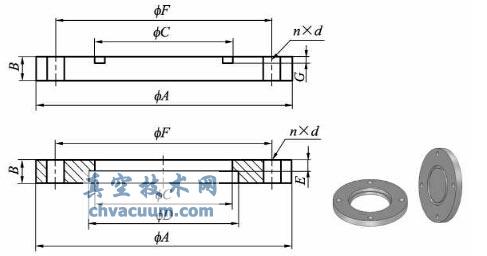

  ISO法兰是口径范围大的O形橡胶圈密封真空法兰,其主要型号和尺寸见表1。

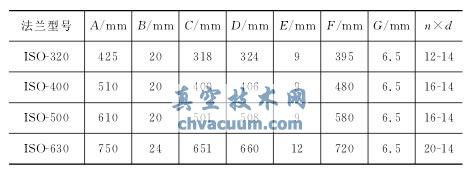

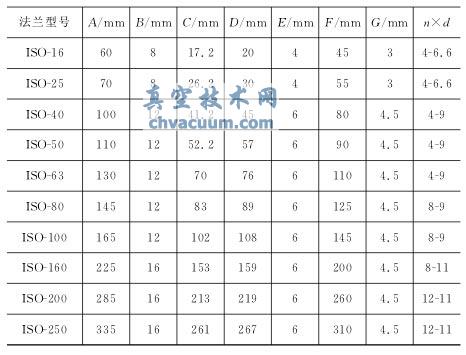

  表1 ISO法兰的主要型号和尺寸

ISO法兰的主要型号和尺寸

ISO法兰的主要型号和尺寸

ISO法兰的主要型号和尺寸

  注:n×d中n为孔的个数,d为孔径(mm)
