涡轮分子泵抽气系统操作

来源:真空技术网(www.chvacuum.com)东北大学 作者:张以忱

  图1 所示的装有单独粗抽管路的涡轮分子泵抽气系统的操作方法与扩散泵抽气系统相似。在开始粗抽以前,高真空阀和粗抽阀是关着的,而前级管道阀是打开的。首先关闭前级阀,启动粗抽泵(兼前级泵),打开粗抽阀开始对真空室进行抽气。在真空室内的压力降到150~100 Pa 时关闭粗抽阀,打开前级管道阀,再启动涡轮分子泵(需先接通冷却系统)。如果分子泵入口处装有液氮冷阱,则应在泵加速到额定转速后(一般需5~10 min)加注液氮。

典型涡轮分子泵抽气系统

1.涡轮分子泵 2.液氮冷阱 3.放气阀 4.电离规 5.热传导规 6.粗抽阀 7.机械泵 8.前级管路阀 9.高真空阀

图1 典型涡轮分子泵抽气系统

  粗抽系统的配置随真空室的容积的大小而有所不同。对500 L/s 或更小的涡轮分子泵来说,可采用一台双级旋片泵;1000 L/s 以上的涡轮分子泵则采用以机械泵为前级泵的罗茨泵机组。在压力为100 到150 Pa 时关闭粗抽阀,把真空室切换到涡轮分子泵上。对某些泵,这样做会引起轻微而滞后的瞬时减速,但这对抽气并无影响。正如扩散泵抽气系统那样,涡轮分子泵系统中的最主要的物质是水蒸气,其抽气时间将受液氮冷阱抽速的支配。如果不用液氮冷阱,那么这个系统抽除水蒸气的速度就会比同样抽速的无冷阱扩散泵略慢一些。在高真空抽气过程的起始阶段,泵的很大的未经烘烤的内表面会吸附水,然后再在较低的压力下重新释放出来。这种效应在无阀门的系统中更为明显,因为它可能比未暴露在压力高于150 Pa 的空气环境的有阀门的系统吸附更多的水蒸气。

  系统停机时,先关闭高真空阀,如果有液氮冷阱的话,还要将冷阱加热。在冷阱达到平衡温度后,关掉前级管道阀,再切断涡轮分子泵电动机的电源使分子泵的转子减速。一般来说,到泵转子完全停止需要十分钟或更长的时间。在分子泵转子减速期间,来自前级管道的碳氢化合物和涡轮分子泵的润滑油蒸气会迅速地向泵的进气口上方区域扩散。为了防止机械泵油蒸气和涡轮分子泵润滑油蒸气的返流,在切断涡轮分子泵电动机的电源后,要用一股干燥的反向气流对分子泵进行放气。例如,应该在泵转子速度下降到最大转速的50% 左右时,在泵进气口上方的某处或在转子组件上部连续充入氩气或氮气,直到泵内压力达到大气压。通过从阀门3(见图1)充入气体就可适当地完成这一操作。当涡轮分子泵以额定速度运转时,不应经常充入压力为大气压的气流。这样做对轴的寿命是不利的。当前级管道阀关闭后,即可关掉机械泵系统,并用放气阀对机械泵内进行放气。停机后应立即关掉冷却水以防止内部冷凝。在正常工作时,可把水温调节到略高于露点来消除泵体外部可能形成的冷凝物。启动系统要先接通冷却水流,打开前级管道阀门,再同时启动机械泵和涡轮分子泵。在泵加速到额定转速(一般为5 到10 min)后,就可加注液氮冷阱。此后就可按上节所介绍的步骤对真空室进行抽气。

  图2 中所给出的不用高真空阀门的抽气系统的操作要比有阀门的抽气系统简便得多。操作时,先打开冷却水和前级管道阀,并同时启动机械泵和涡轮分子泵。如粗抽泵选择得当使真空室的粗抽时间等于加速时间,那么真空系统就能在没有泵油蒸气返流的情况下把真空室抽到其本底压力。

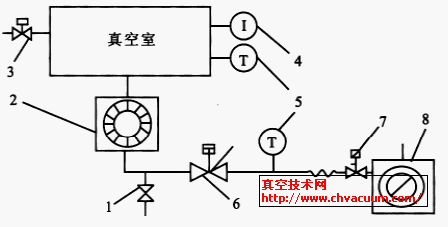

不用阀门的涡轮分子泵抽气系统

1.检漏接口阀 2.涡轮分子泵 3.放气阀 4.电离规 5.热传导规 6.真空管路阀 7.电磁放气阀 8.机械泵

图2 不用阀门的涡轮分子泵抽气系统

  无阀门系统在放气和停机时,首先关闭前级管道阀,等泵转速下降到最大转速的50%时再在泵的上方充入干燥气体。当系统充到大气压时应关闭放气阀门,否则会造成真空室过压。然后按上述介绍的方法关掉机械泵并停掉冷却水。没有单设粗抽管路的涡轮分子泵系统的操作:先打开分子泵冷却系统和前级管路阀,并同时启动前级(粗抽)机械泵和涡轮分子泵。如果粗抽泵(前级泵)选择得当,使真空室的粗抽时间等于分子泵的加速(启动)时间,则真空系统就能在没有泵油蒸汽返流的情况下把真空室抽到其本底压力。

  该系统在停机前,要先关闭前级管路阀,然后切断分子泵电源和关闭冷却水。等分子泵转速下降到额定工作转速的一半时,再在泵的入口处充入干燥气体,当系统充到大气压力后,应关闭放气阀门。根据需要在前级阀关闭后的任何时候停掉前级泵系统。
