机械密封故障分析：密封泄漏，石墨环内缘磨损、外缘损坏

2020-04-20 真空技术网整理 机械密封故障分析100例

故障现象

　　石墨环内缘或外缘出现缺口式磨损，端面有明显的磨痕，密封流漏。

原因分析

　　急冷式冲洗，冷却水遇到高温后结垢，磨掉石墨环内缘，同时动环堵塞，造成石墨环内缘磨损。冲洗量过大，冲洗孔正对着石墨环，石墨环被冲蚀，外缘出现缺口，如下图所示。

石墨环磨损

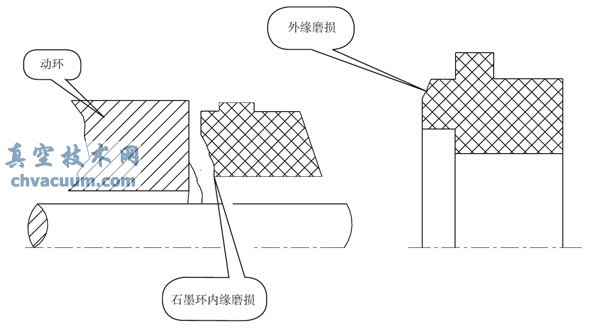

图1 石墨环磨损

解决办法

　　1、改善水质，最好用软化水或低压水蒸气。

　　2、改变密封结构，采用波纹管密封可以有效防止石墨环内缘磨损，如果介质温度过高，应采取有效的冷却措施，防止冷却水堵塞波纹管的波峰和波谷。
