机械密封故障分析：密封泄漏，石墨端面出现均匀的环状沟纹

故障现象

　　静环磨损严重，甚至有裂纹，在360°范围均有严重磨损，并有唱片状的刻槽，这时密封呈泄漏状态( 图1 、 图2 )。

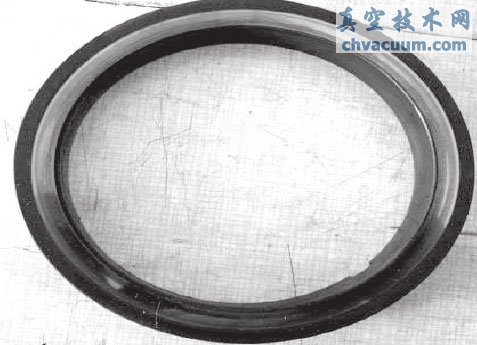

图1 石墨环端面有环状深沟

图2 石墨环端面有环状深沟

原因分析

　　1、介质工作温度高，端面液膜汽化。

　　2、端面过热，浸树脂石墨性能下降。

　　3、非平衡型机械密封， PV 值高，大量摩擦热使端面液膜汽化。

　　4、介质润滑性不良(如液态烃、热水)。

　　5、抽空和汽蚀，引起密封干摩擦或半干摩擦。

　　6、端面过热过载(易发生在温度较高的平衡型和非平衡型机械密封上)，石墨撕裂附在硬环上，磨损石墨，发生粘着磨损。高温下冷却水结垢，磨掉石墨内缘，补偿环失去补偿性。

解决办法

　　1、降低 PV 值。

　　2、改用软化水或低压水蒸气。

　　3、启动前检查冷却水是否畅通。

　　4、抽空和汽蚀属于工艺问题，只有通过工艺调整才能解决。
