带位置指示器的核级旋启式止回阀

来源:真空技术网(www.chvacuum.com)沈阳阀门研究所 作者:周湘君

1、概述

  带位置指示器的核级旋启式止回阀是用于核电站系统管理中防止介质倒流,起到限制流体意向流动作用.该阀设有阀瓣开度指示器及阀瓣防爆行程开关远程指示器,以便于工作人员观察阀瓣的开关位置及管路介质流动的变化,达到保护系统和设备的目的,使系统能完成各项预定功能.

2、设计参数

  压力等级:900磅级(特殊级别)

  公称通径:3-8 IN

  工作压力:14.8MPA

  工作温度:66度

  安全等级:核1级

  质保要求:QA1

  承压件设计使用寿命:30a

  工作介质:除盐水

3、结构特点

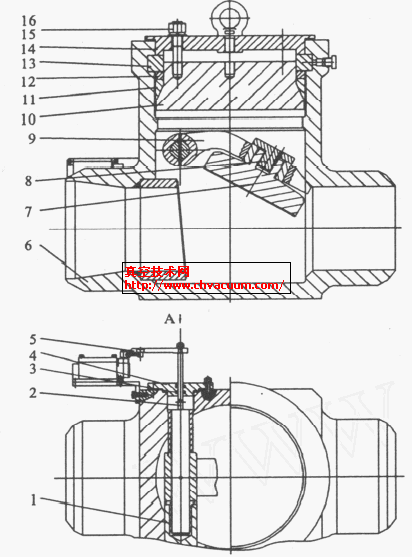

  带位置指示器的核级旋启式止回阀由阀体,阀瓣,阀座,摇杆,O型圈,行程开关,指示牌等组成。

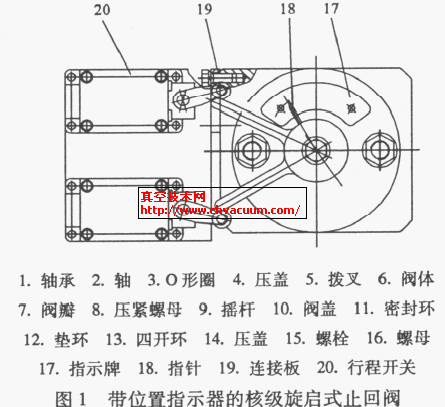

带位置指示器的核级旋启式止回阀

带位置指示器的核级旋启式止回阀

  3.1、阀体,阀盖和阀瓣采用ASTM 105锻件结构.因为锻造的金属晶粒组织致密均匀,不存在由于铸造产生的气孔,疏松,大尺寸圆夹杂和柱状组织等缺陷,综合机械性能较好,应力集中区域材料呈流线型,抗高温蠕变和疲劳能力较高,材料和利用率高.锻件使阀门结构紧凑,质量较轻.与介质接触的壳体内腔粗糙度小于6.3um,能尽量减少放射性介质的沾污.

  3.2、阀座和阀瓣密封面堆焊Stellite6硬质合金.堆焊后的密封面耐磨损,使用寿命长.密封面经过精加工后,表面精选度小于0.4um,密封性能有了可靠的保证.

  3.3、阀体与阀盖连接采用内压自紧密封结构,高压时利用介质本身的压力达到密封.低压时依靠拧紧压盖上的螺栓,使内压自紧密封具有足够的预紧力,以便当阀内压力不高时亦能能达到密封.该结构较之于中法兰螺栓连接,缩小了外形尺寸,减轻了质量.拆卸和更换方便,密封性能可靠.

  3.4、在阀门体外侧设有阀瓣开度指示牌和防爆行程开关,轴上设有指针与拨叉.指针与拨叉在轴的带动下一起旋转,阀瓣与轴通过销连接.指针能指示阀瓣的开度位置,防爆行程开关能在阀门开关位置状态时发出信号.

  3.5、轴与压盖之间的密封采用橡胶O形圈密封,轴的材料选用2Cr13,O形圈材料选用氟橡胶(FRM),FRM使用温度达到120度以上,使用压力达到32MPA.其具有结构紧凑,密封性能可靠和摩擦力小等特点.
