六通换向阀的工作原理和结构特点

来源:真空技术网(www.chvacuum.com)沈阳阀门研究所 作者:周湘君

        在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输送润滑油的管道中。通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。

六通换向阀的性能参数

        公称通径(mm)  50~150

        适用温度( ℃)  室温~80

        公称压力(MPa)  1.0

        适用介质 润滑油

        连接形式 法兰

        强度试验压力(MPa)  1.5

        密封试验压力(MPa)  1.1

        耐压试验温度( ℃)  常温

六通换向阀的工作原理和结构特点

        六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1) 。阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。

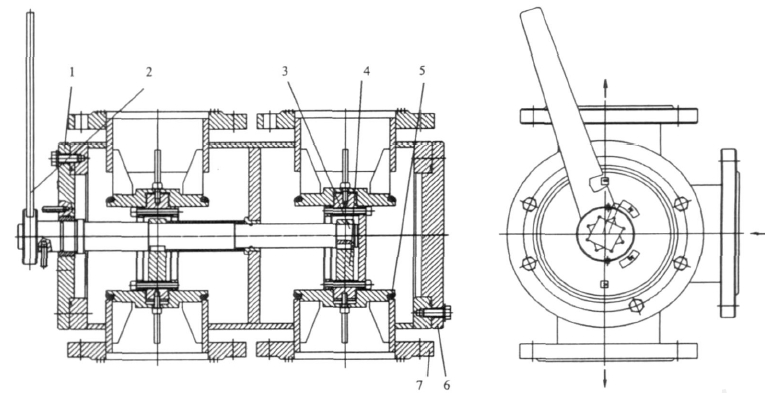

六通换向阀

1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体

图1 六通换向阀

        (1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra ≤0.8μm。

        (2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。

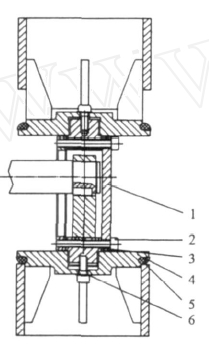

六通换向阀的密封组件

1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉

图2 密封组件

        (3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。

        (4)阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的摩擦力矩,密封组件开启与关闭灵活,操作力矩小。

        (5)上阀盖设有指示牌及限位螺钉,阀杆上安装指针,明确指示各通道的接通状况,易于操作。
