先导式调节阀的工作原理

来源:真空技术网(www.chvacuum.com)徐州阿卡控制阀门有限公司 作者:张宝钢

        先导式调节阀以其体积小、结构紧凑、密封效果好、切断能力高(可达到公称压力) 、适用范围广和使用寿命长等特点, 在自动控制系统中得到越来越广泛的应用。该阀可作放空切断阀使用, 尤其高温、高压和大口径要求切断的场合。

先导式调节阀的工作原理

        先导式调节阀(图1) 具有自上而下流动的结

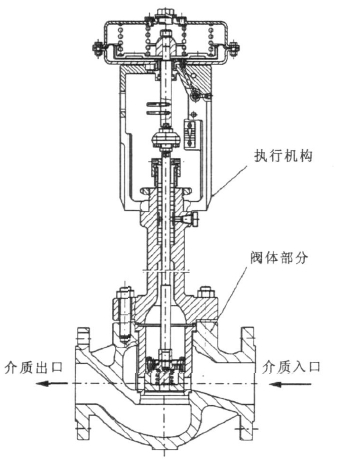

 先导式调节阀

图1  先导式调节阀

1、阀杆 2、销 3、套筒 4、连接螺钉 5、压板 6、先导阀瓣 7、导向环 8、主阀瓣 9、弹簧

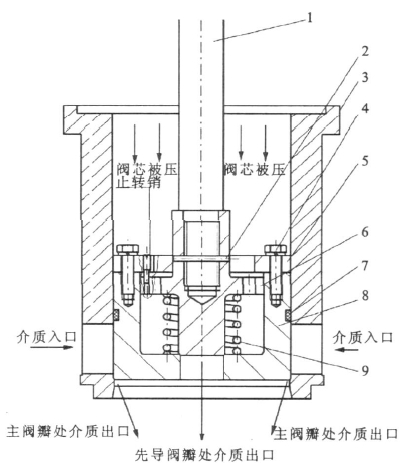

 先导式调节阀的阀瓣组件

图2  阀瓣组件

构及单独的压力平衡先导阀瓣, 随着阀门的关闭,压力通过主阀瓣与套筒的间隙使阀瓣关闭时产生背压, 有利阀座的密封, 当先导阀瓣和主阀瓣满足必须比压时, 介质压力越高, 阀门密封越严密。当要打开阀门时, 让执行机构提升阀杆, 首先打开先导阀瓣, 由于先导阀阀瓣对主阀瓣与套筒的间隙具有更大的流通能力, 使主阀瓣建立平衡, 从而以较小的力打开主阀瓣。

其它相关:

先导式调节阀的工作原理

先导式调节阀密封结构分析

  先导式调节阀的工作原理为真空技术网首发,转载请以链接形式标明本文首发网址。
