真空翻板阀的结构与工作原理

2020-04-26 真空技术网整理 阀门手册

1、真空翻板阀的工作原理和使用范围

  真空翻板阀工作原理如图1所示。阀板运动由两个动作组成,即阀板平动和翻转,平动用于压紧或脱离密封面,翻转用于将阀板翻转一定角度(通长为0°~90°),以获得一定的通导能力。

  和真空挡板阀相比,优点是阀杆运动距离短,动作速度快,阀体总高度较小,缺点是全开启后,阀板仍处于气流通道上,增加了流阻。阀体尺寸较大,要留有足够阀板翻转空间,防止碰撞卡住。整体机构较挡板复杂,制造成本较高。

气动翻板式真空阀

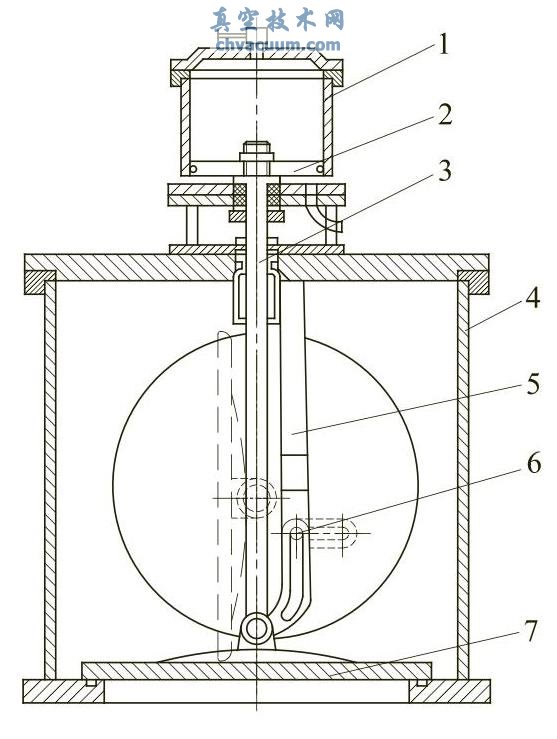

图1 气动翻板式真空阀

1—汽缸;2—活塞;3—阀杆;4—阀体; 5—支杆;6—销;7—阀盖

  真空翻板阀阀板翻转的机构类型很多,常见的有:四连杆传动机构、蚌线机构、链板翻板机构以及止动杆翻板机构。驱动方式有手动、液压传动、气动、手电两用传动等。

  真空翻板阀适合于中、大型口径的高真空、超高真空抽气系统中,多为直角式,可充分利用抽气管道中的弯头空间。

  阀门适用介质为非腐蚀性洁净气体,阀板密封采用丁腈橡胶,可用于介质温度为-25~80℃的高真空系统。采用氟橡胶可用于烘烤温度150℃以下的超高真空系统。

2、真空翻板阀的形式和性能参数

  CF-J型手动翻板阀是靠人工旋转阀门手柄使阀板上下运动,实现阀板启闭动作。

  CFQ-J型气动翻板阀是利用压缩空气为动力,通过电磁换向阀改变气路方向,使汽缸中活塞做往复运动,带动阀板启闭,实现真空系统中的气流截止或导通。
