真空阀门型号编制方法

来源:真空技术网(www.chvacuum.com)东北大学 作者:巴德纯

阀门型号意义示例

  GDQ-J320 高真空气动挡板阀,直角式,公称通径为320mm

  DDC-JQ50 低真空磁动挡板阀,直角式、带充气,公称通径为50mm

  GI-50 高真空手动蝶型阀,公称通径为50mm

  DW-2A 低真空微调阀,公称通径为2mm,第一次改型设计

  CD-J25 超高真空手动挡板阀,直角式,公称通径为25mm

  CCQ-100 超高真空气动插板阀,公称通径为100mm

  CDY-320 超高真空液动挡板阀,公称通么径为320mm

真空阀门型号编制方法

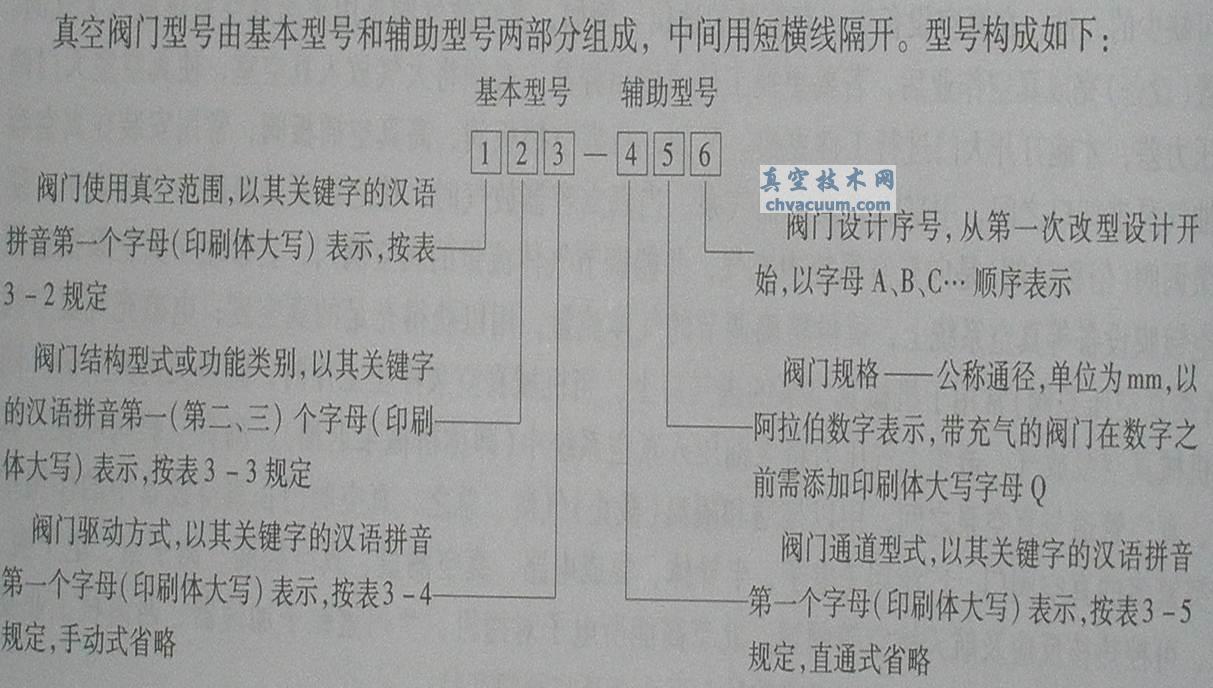

真空阀门型号编制规则

真空阀门型号编制规则

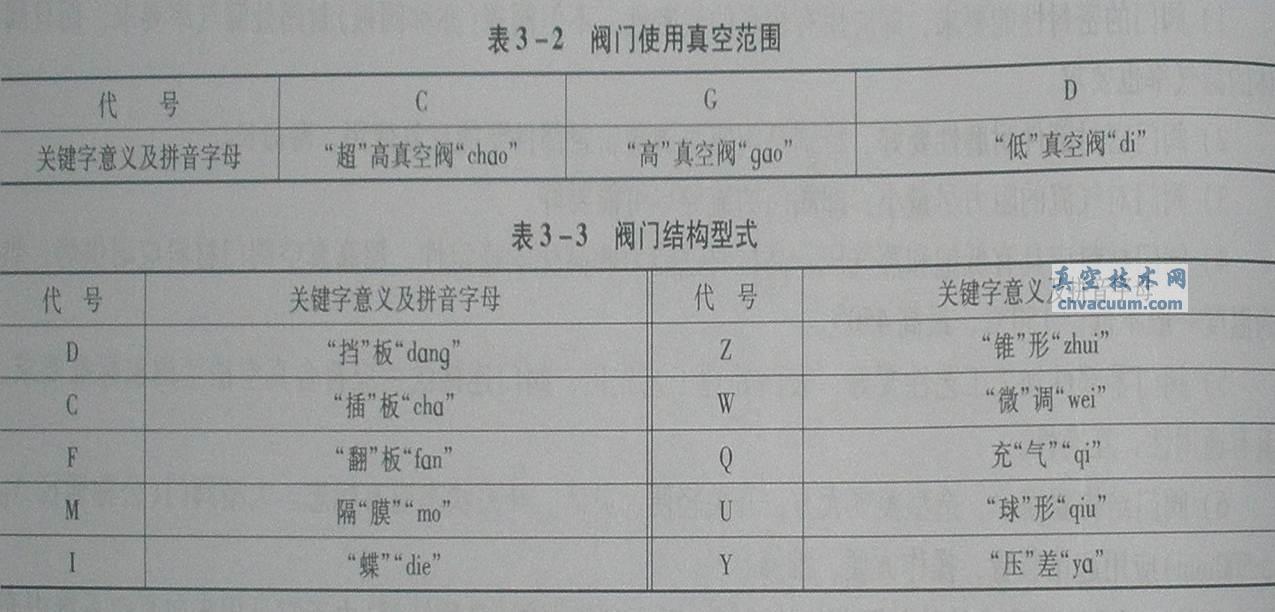

真空阀门的结构型式与使用真空范围

真空阀门的结构型式与使用真空范围

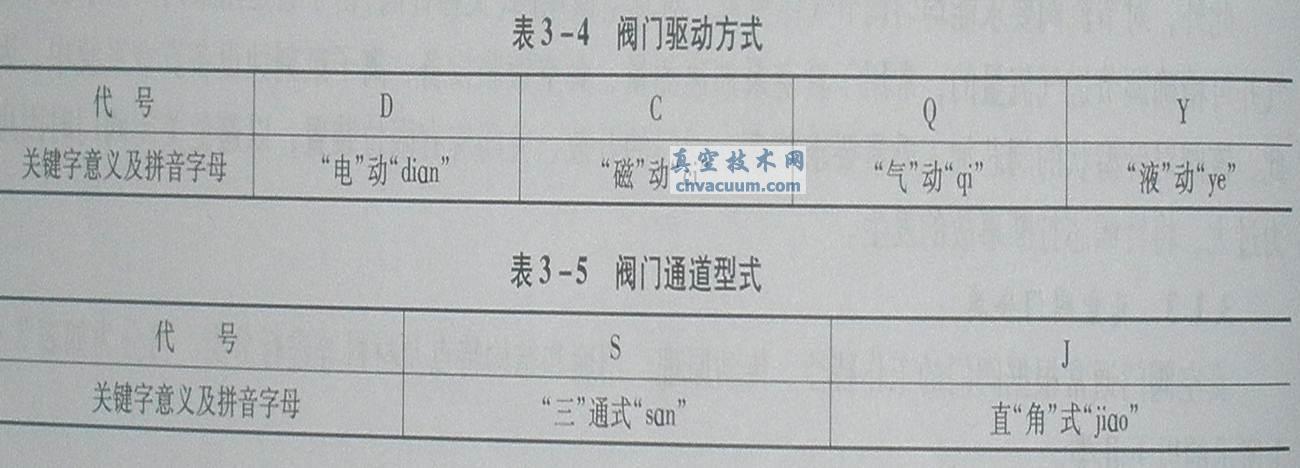

真空阀门的驱动方式与通道型式

真空阀门的驱动方式与通道型式
