ASME B16.34-2013标准规定的分析
分析和比较了ASMEB16.34-2013与ASMEB16.34-2009的规定和变化，提出了标准使用中的注意事项和改进修订的范围和内容。
1、概述
ASMEB16.34作为阀门设计的基础标准，每4～5年修订一次。ASMEB16.34-2013标准的修订工作从2009年开始，历时近4年，于2013年2月19日发布。
2、分析
2.1、法兰端连接阀门范围
ASMEB16.34-2013首次将ASMEB16.47-2011作为引用标准，使法兰端连接的阀门范围扩大到NPS50，标准中涉及的条款及新旧标准内容变化见表1。

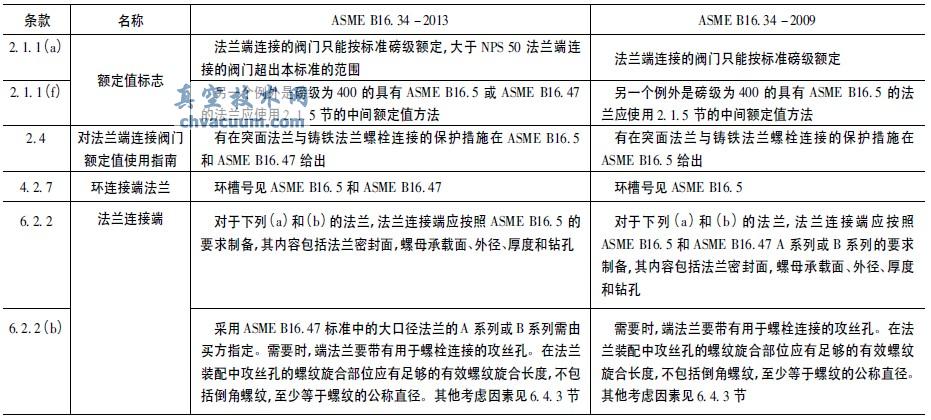

表1 ASMEB16.34-2013与ASMEB16.34-2009变化
虽然ASMEB16.34-2013已将ASMEB16.47-2011作为引用标准，但还存在漏洞。在标准中引用的两个法兰标准ASMEB16.5和ASMEB16.47不能涵盖规格为NPS22(DN550)的法兰，只有MSSSP-44标准中作出规定。因此，建议在下一版标准修订时将MSSSP-44作为引用标准，并增加6.2.2条款“法兰连接端”内容。具体可参照API6D标准7.7.1条款“法兰连接端”，因API6D标准中对不同规格的法兰选择及ASMEB16.47系列选择(无要求时选用A系列，需采用B系列由用户提出)进行了详细规定。
2.2、勘误
ASMEB16.34-2013对图5“辅助连接的承插焊”表中的数值进行勘误。连接规格为11/2in.的承插孔最小直径A(美制单位)修改为1.915in.，与米制单位数值49.53mm相等，而ASMEB16.34-2009为1.195in.。
2.3、材料组别重新划分
ASMEB16.34-2013材料组别的重新划分主要有3种材料，分别为A351CF3、A351CF3M和A351CF8C。具体为A351CF3由2.3组移至2.1组。A351CF3M由2.3组移至2.2组。删除2.3组中的A351CF3、A351CF3M。删除2.5组中的CF8C。
经比较分析，ASMEB16.34-2013标准中3种材料组别的划分与2004版相同。即2009版对上述3种材料组别重新划分，而2013版又恢复到与2004版相同。
2.4、材料的额定值表备注修改
ASMEB16.34-2013对材料的额定值表中列出的ASTMA217标准牌号的备注进行了修改，将元素镁改为锰。具体为ASMEB16.34-2013中规定，禁止随意增加ASTMA217表1中没有列出的任何元素，除了钙和锰可以增加用于脱氧之外。
ASMEB16.34-2009中规定，禁止随意增加ASTMA217表1中没有列出的任何元素，除了钙和镁可以增加用于脱氧之外。备注修改涉及的材料额定值表有14个，分别为表2-1.3、表2-1.7、表2-1.9、表2-1.10、表2-1.13、表2-1.14、表2-1.15、表Ⅶ-2-1.3、表Ⅶ-2-1.7、表Ⅶ-2-1.9、表Ⅶ-2-1.10、表Ⅶ-2-1.13、表Ⅶ-2-1.14和表Ⅶ-2-1.15。
2.5、阀体最小壁厚修改
ASMEB16.34-2013对阀体壁厚表3A中的通径为3，压力级为Class900的阀体壁厚进行修改，由2009版的2.7mm改为2.8mm。表3A的数值是根据表Ⅵ-1计算公式计算后圆整到一位小数，表3B的数值是根据表Ⅵ-2计算公式计算后圆整到一位小数。
根据表Ⅵ-1公式计算，tm(900)=0.15d+2.29=2.74mm，圆整后为2.7mm。根据表Ⅵ-2公式计算，tm(900)=0.15d+
2.29=0.108in.，圆整后为0.11in.(2.8mm)。如果按Ⅵ-1公式计算应该是2.7mm，此次修订为2.8mm应该是从二方面考虑。一是从逻辑上考虑Class900的最小壁厚应不小于Class600的最小壁厚，压力级为Class600的壁厚为2.8mm。二是根据表Ⅵ-2计算公式圆整后为2.8mm。
2.6、强制性附录Ⅰ修改
Ⅰ-1.1和Ⅰ-1.5条款删除了ASTME142射线检验的质量控制标准。
2.7、强制性附录Ⅷ修改
增加ASMEB16.47，删除ASTME142。其中引用的标准不完全是最新标准，如API598-1996。
2.8、非强制性附录A修改
表A-1增加NPS32～50等10个规格，Class150～900等4个压力级的内径值。
3、结语
ASMEB16.34作为阀门设计的基础标准，使阀门的设计过程无需进行繁琐的计算，为阀门的制造和研究带来了方便，在阀门设计、研究、生产和制造过程具有指导和规范作用。通过对ASMEB16.34-2013的比较和分析，总结了8个方面的变化，作为标准使用中的参考，使标准得到正确、合理和科学的使用。
