用于静连接的弹性体密封垫圈

2008-10-23 鬼马 真空技术网整理

    由于弹性体具有弹性好、受压时体积不变,可堵塞漏气路径等一系列特点,因此把氯丁橡胶、丁腈橡胶、氟橡胶、硅橡胶、聚四氯乙烯等弹性体制成圆形截面或矩形截面的环,然后将其夹在两个连接件之间并压缩

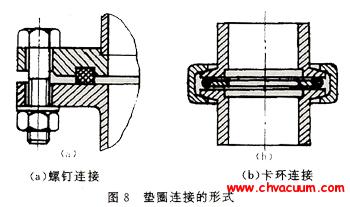

垫圈连接的形式

如图8所示,即可实现真空静连接密封的目的。这种弹性体垫圈的密封性能主要取决于弹性体和被连接件之间接触面的粗糙度及弹性体本身的透气性、放气率和蒸气压等因素。为了消除这些因素对密封性能的影响,接触部位金属表面的粗糙度至少要求加工到3.2/Δ,而且应尽量设计得使弹性体暴露在真空侧的表面最少。图9给出了垫圈密封的各种形式。
垫圈密封的各种形式

其中圆弧形槽和梯形槽加工较为困难。最后一种由于完全没有凸缘和凹槽,两个连接件都是平面,弹性体被定位垫圈所定位,故加工容易,装配迅速,互换性也好。根据这种结构制成的快速拆卸真空密封法兰,已制定了国际标准,其通径有10mm、16mm、25mm、40mm等四种规格。其结构如图10所示。图中a为夹具夹紧式,b为袋状螺母拧紧式,前者是把两个密封法兰作成平面而取代了密封槽从而简化了密封满的加工。在紧固时为防止O型环串动可采用O形环座。快速拆卸法兰的特点是拆卸容易,迅速可靠。

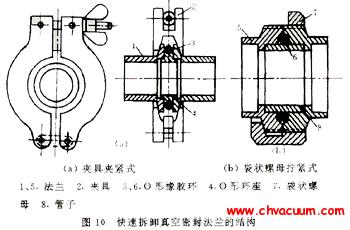

快速拆卸真空密封法兰的结构
