玻璃与金属的封接

2008-10-22 鬼马 真空技术网整理

      最常见到的玻璃与金属的封接是电极引线,以及管道状的玻璃与金属的封接。这种封接分为匹配封接和非匹配封接。匹配封接指的是膨胀系数相近的玻璃和金属之间的封接,封接处内应力小;非匹配封接指的是膨胀系数相差较大的玻璃和金属之间的封接,封接处内应力大,为了消除玻璃与金属膨胀系数相差较大而产生的内应力,一般多采用延展性好的薄壁金属管与玻璃封接,靠金属的塑性变形来消除内应力。

非匹配封接

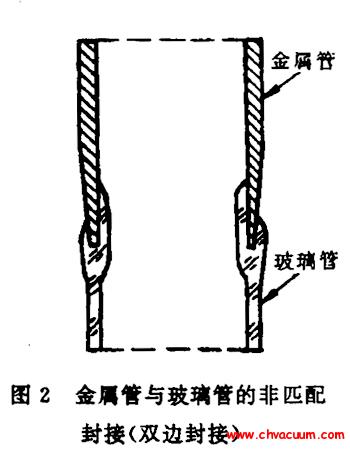

图2:金属管与玻璃管的非匹配封接

       图2是金属管与玻璃管的一种非匹配封接形式。 金属管管壁在封接处逐渐变薄,以利于变形,变薄的区域约等于封接区长度的一倍。这种封接一般分为外封接(玻璃仅熔接在金属管壁外侧),内封接(玻璃仅熔接在金属管壁内侧)和双边封接(玻璃从内、外二侧包住金属管壁)三种。双边封接时内侧的玻璃封接长度最好是外侧的二倍。这类封接不大经受得住温度的反复升降,例如铜与玻璃封接时,如果温度的摆幅是室温到400℃,则仅能使用几百次。
