磁力传动技术在阀门与搅拌设备中的应用

来源:真空技术网(www.chvacuum.com)辽宁石油化工大学 机械工程学院 作者:王玉良

磁力传动阀门

        阀门是流体输送管道的重要组成部分,现代工业生产对阀门提出了高可靠性的要求。密封是阀门的生命,目前在线的阀门的启闭一般采用手轮直接转动阀杆来完成,旋转的阀杆和静止的阀盖之间用填料或机械密封来阻塞泄漏,短时间、恒定压力下可能不漏,使用一段时间,或者介质压力发生异常,就会出现泄漏(外漏),阀杆的泄漏极为常见,泄漏不仅造成系统的压力损失和流体浪费,对于腐蚀性和危险性的流体,泄漏会带来灾难性的后果。无填料永磁传动阀应用磁力传动原理,阀杆无需伸出阀盖,传动轴与阀杆间靠永磁体的推拉磁路实现同步转动,两者之间用隔离套隔开,介质位于一个密闭空间内,陶汰了密封件,减小了阀杆的摩擦力矩,实现了绝对密封。图3 为笔者的专利产品—磁力传动截止阀结构图。按此原理又开发了磁传动球阀、磁传动闸板阀。闸板阀若长期关闭楔紧,开启力矩很大,磁传动应用受到限制。

永磁传动截止阀

1.阀盖 2.外磁转子 3.隔离套4.内磁转子5.阀杆螺母 6.阀杆 7.滑座 8.阀瓣 9.阀体

图3 永磁传动截止阀

磁力传动搅拌设备

        搅拌设备在石油化工、农药、制药、生物工程等领域应用很广。它用于物料的混合、溶解、加热、冷却、反应等操作。这样的装备根据形状的不同有的称为反应釜,有的称为反应器。在石油化工工业中因为大量应用催化剂、添加剂,对搅拌设备需求量很大。例如汽油中添加四已基铅等混合均化,基础油加入添加剂混合制成各种标号的润滑油,高压聚乙烯、聚丙烯、合成橡胶、染料和油漆等工艺过程,都装备着各种型式的搅拌设备。

        搅拌设备的轴封多是用填料密封和机械密封。它们仅仅可以控制泄漏,不能避免泄漏,在某些应用是允许的。搅拌往往是在压力下进行,反应物具有一定的温度和腐蚀性、挥发性,此时转轴的密封成为反应釜的一个重要问题。带有搅拌器的反应设备应用磁力传动,除实现了绝对密封之外,还可避免介质的氧化和冷凝。

        随着科学技术的发展,设备有大型化发展的趋势。容器的大型化使釜型由细长型向矮胖型发展,而且采用底部搅拌的方法越来越多。底部搅拌对于那些在搅拌或反应中物料容易出现沉淀的工况下更能体现出其优越性。底部驱动轴的泄漏比起顶部驱动严重得多,为此,磁力传动搅拌技术已变得深受欢迎的选择。

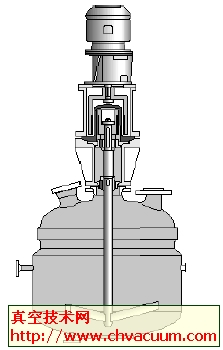

永磁传动反应釜


图4 永磁传动反应釜

        上图为某试验基地设计的压力 4 MPa、工作温度 300℃、传动功率15kW 的永磁传动反应釜,投入运行后效果很好。图4 是永磁传动反应釜模型。
