AutoCAD 2009绘图方法

AutoCAD教程 AutoCAD2009 AutoCAD2009

绘图菜单
绘图工具栏
屏幕菜单
绘图命令

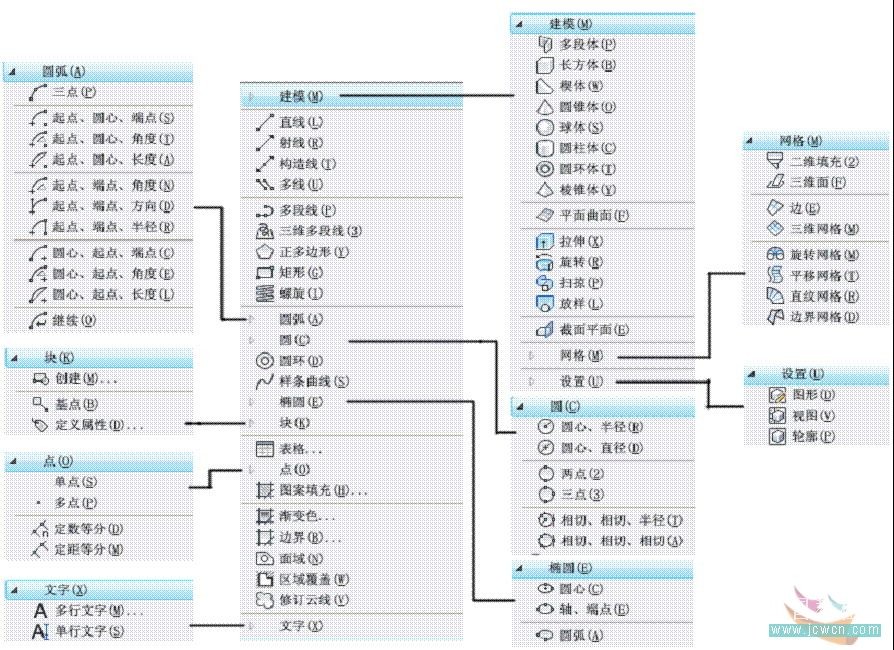

1、绘图菜单

绘图菜单是绘制图形最基本、最常用的方法,其中包含了AutoCAD 2009 的大部分绘图命令。选择该菜单中的命令或子命令,可绘制出相应的二维图形。

2、绘图工具栏

“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应,是图形化的绘图命令。

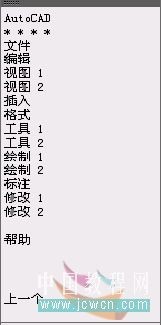

3、屏幕菜单

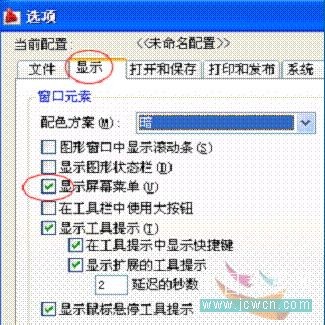

“屏幕菜单”是AutoCAD 2009 的另一种菜单形式。选择其中的“工具1”和“工具2”子菜单,可以使用绘图相关工具。“工具 1”和“工具2”子菜单中的每个命令分别与AutoCAD 2009 的绘图命令相对应。默认情况下,系统不显示“屏幕菜单”,但可以通过选择“工具”|“选项”命令,打开“选项”对话框,在“显示”选项卡的“窗口元素”选项组中选中“显示屏幕菜单”复选框将其显示。





4、绘图命令

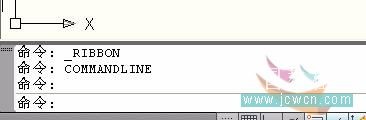

使用绘图命令也可以绘制图形,在命令提示行中输入绘图命令,按Enter 键,并根据命令行的提示信息进行绘图操作。这种方法快捷,准确性高,但要求掌握绘图命令及其选择项的具体用法。

AutoCAD 2009 在实际绘图时,采用命令行工作机制,以命令的方式实现用户与系统的信息交互,而前面介绍的3 种绘图方法是为了方便操作而设置的,是3 种不同的调用绘图命令的方式。
