AutoCAD 2009绘制直线

AutoCAD教程 AutoCAD 2009 AutoCAD 2009

“直线”是各种绘图中最常用、最简单的一类图形对象,只要指定了起点和终点即可绘制一条直线。在AutoCAD 中,可以用二维坐标(x,y)或三维坐标(x,y,z) 来指定端点,也可以混合使用二维坐标和三维坐标。如果输入二维坐标,AutoCAD 将会用当前的高度作为Z 轴坐标值,默认值为0。

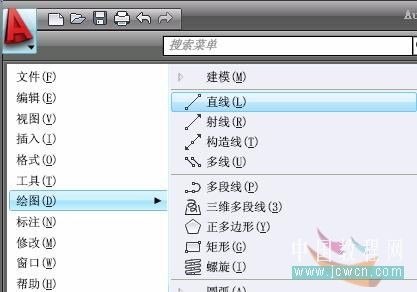

在命令菜单中打开直线图示:



工具栏常用选项中直线选项

选择“绘图”|“直线”命令(LINE),或在“常用”模块中的“绘图”工具栏中单击“直线”按钮,可以绘制直线。”直线” 是各种绘图中最常用、最简单的一类图形对象,只要指定了起点和终点即可 绘制一条直线。在 AutoCAD 中,可以用二维坐标 (x,y) 或三维坐标 (x,y,z) 来指定端点,也 可以混合使用二维坐标和三维坐标。如果输入二维坐标, AutoCAD 将会用当前的高度作 为 Z 轴坐标值,默认值为 0 。
