AutoCAD在石油工程井口装置图中的应用

　　石油工程井口装置图相比较其它工程图而言，大多使用剖面图、曲线图、示意图等来描绘，对尺寸要求不是过于严格。根据这些特点和需要，熟练使用AutoCAD软件能大大提高工作效率。作为绘图软件的AutoCAD具有强大的图形功能，速度快、精度高，特别是在绘制复杂石油机械装置及石油工程设计图时，更能显示其优势。介绍了在绘图实践中总结的一些方法和技巧，利用这些方法和技巧可提高绘图效率。

　　石油工程井口装置图是表示石油工程井口装置特性、参数、制造要求及工程设计要求的图形，用于石油工程前期设计阶段的交流和反馈，难以避免频繁的修改及变动，手工修改耗时费力。AutoCAD是专业的绘图软件，特别适合绘制二维复杂图形。但要快速使用AutoCAD绘制出精确的二维图形却不是一件容易的事情，提高绘图效率需要平常工作实践中不断积累方法和技巧，这就要求根据绘图步骤，做好每个绘图细节。

1、建立适合的绘图模板

　　AutoCAD每绘制一幅图前，都要进行诸如单位类型、精度、线型、图层、文字样式、标注样式以及图框等的设置。这些工作麻烦又费时。提高绘图效率，首要的是减少重复设置的时间，建立适合自己的模板。

　　石油工程井口装置图相比较其他工程图而言，多用剖面图、曲线图、示意图等来描绘，对尺寸要求不是过于严格。根据这些特点和需要，可以选择常用的线型、图层、标注样式等建立成*.dwg 模板文件。模板文件是绘制一幅新图时，用来给这个新图建立一个作图环境的样本，当要绘制新图时，只要单击“新建”按钮，选择自己的模板。单击“打开”按钮，模板里面的内容就已复制到新图中了。采用模板后，不仅节省了时间，还便于图形共享。

2、掌握实用的绘图技巧

　　为了提高绘图效率，需要熟练掌握常用的AutoCAD基本命令。AutoCAD的绘图命令多达几百条，但是常用的不过十几条，绘图过程中知道如何选择最合适的命令来达到目的是提高绘图速度的关键。

　　2.1、先绘制基本图形，后进行编辑修改

　　电脑绘图比手工绘图快的原因就在于它的可修改性。从图形构成来看，图形只有直线和曲线这两种，而曲线又是由大量的圆进行剪切而成的，一张图其实就是由圆和直线组成。我们可以先画圆和直线来定位，然后执行修改命令进行一系列的修改，直到成为一个符合要求的图形。

　　2.2、优先使用“复制”、“偏移”、“镜像”和“阵列”命令

　　图形中如果有相同或相似对象，应该优先使用复制命令 。如图1的采油树结构示意图中，存在十几个类似的阀门开关结构，就可以只画一个，然后大量地采用复制命令，比手工一个一个的绘制，快了许多倍。图形中如果要生成多条彼此平行、间隔相等或不等的线条，或者要生成一系列同心椭圆(弧)、圆(弧)等，则应优先选用偏移命令 。如图2的井身结构图中，轮廓线彼此平行，弧度相同。我们就可以只画中心线，用偏移命令，然后修剪得到全部的十条外轮廓线。

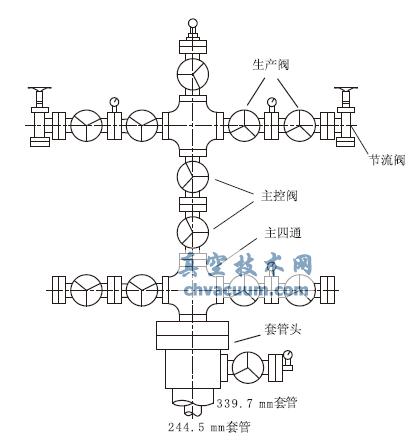

图1 KQ70/78-65 采油树结构示意图

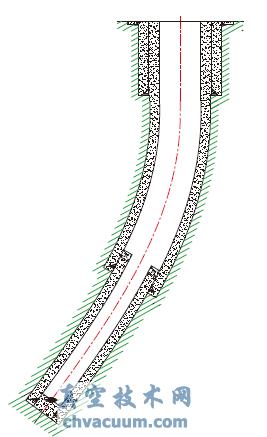

图2 井身结构示意图

3、结束语

　　使用AutoCAD制图时石油装备及石油工程设计图是一个不断学习和摸索的过程，只有对AutoCAD的命令和内容进行全面的了解和透彻的理解，在工作中不断实践和积累，才能不断提高自己的绘图效率和精度。
