玩转CAD:中望CAD2010之标注替换

来源:真空技术网(www.chvacuum.com)网友投稿 作者:网友投稿

  中望CAD每个大版本都有着巨大进步,在不断优化内核提高软件运行速度同时,也加入了更多的人性化功能,本次就为大家介绍下中望CAD2010的特色功能:标注替换。

  建筑行业的设计师在日常繁琐的设计工作中,对一幅图纸要进行很多的细微的修改。在图纸完工的时候往往很多地方的标注要进行修改。一张大的图纸通常有很多标注,设计师一个一个去修改要花费很多时间,现在有了中望的标注替换功能,一次性能够对所有的标注进行全部替换,极大地提高了设计师们的效率。

  下面是一张建筑图,上面有很多个转角标注。

玩转CAD:中望CAD2010之标注替换

  通常的方法,是通过手动修改标注的标注文字,来一个一个地改变标注。现在通过标注替换功能对整张图纸的标注进行替换。

  首先我们要把标注为150的所有标注一次性替换成100,在命令行输入dimreplace命令

玩转CAD:中望CAD2010之标注替换

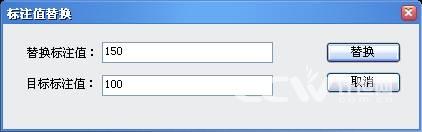

  在需要替换的标注值内输入150,在目标标注值内输入100.点击替换

玩转CAD:中望CAD2010之标注替换

  整张建筑图纸内的150就全部替换成100了。

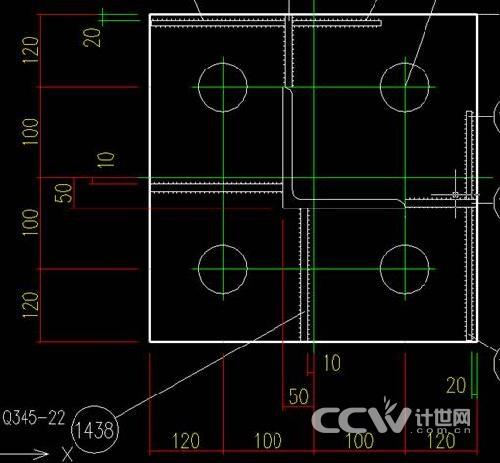

  标注替换功能不仅仅能将数字替换成数字,还可以将标注中的数字替换成字母,或者别的字符。例如,我们的目的是将 50替换成abc。

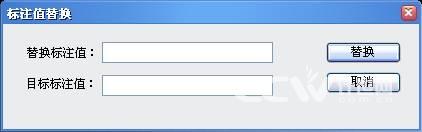

  一:输入dimreplace命令

玩转CAD:中望CAD2010之标注替换

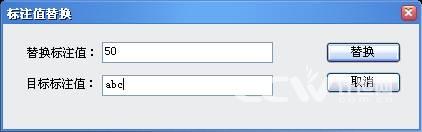

  二:分别输入替换标注值和目标标注值

玩转CAD:中望CAD2010之标注替换

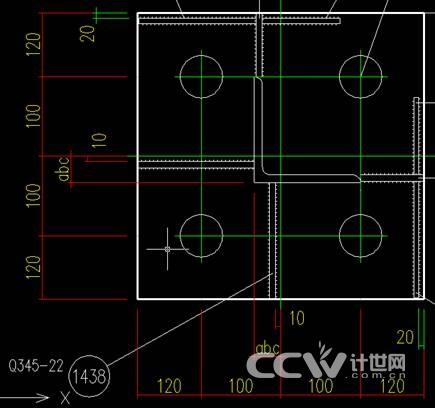

  三:点击替换,下图是替换的结果

玩转CAD:中望CAD2010之标注替换

  四:上图中的50已经被全部替换成标注为abc的值了。

  通过标注替换的功能,就可以一次性实现对多个相同的标注进行替换,在平时的设计工作中,提高了工作效率。

  设置和操作的步骤如下

  1.打开一幅你需要进行标注替换的图纸。

  2. 在命令栏输入dimreplace。

  3. 选择你所要替换的标注值,将要被替换的标注值输入替换标注栏。

  4.将替换的标注值输入目标标注栏。

  5.单击“替换”按钮,用户可以一次替换掉所有需要替换的标注。

  在这里要注意的是,我们中望的标注替换功能是对一幅图纸上的相同的标注进行替换,要是标注不同,或是没有这个标注,是不能替换的,系统将会提示

玩转CAD:中望CAD2010之标注替换

  中望一直以设计师为本,针对设计师的需求所设计可很多具有特色的贴心小功能。,真诚希望中望能再接再厉,推出更多的人性化新功能,为实现“打造世界一流的CAD平台软件”而努力,

  玩转CAD:中望CAD2010之标注替换为真空技术网首发,转载请以链接形式标明本文首发网址。
