AutoCAD 2009绘制点对象

2009-07-23 AutoCAD 2009 AutoCAD 2009

命令:POINT

在AutoCAD 2009 中,点对象有单点、多点、定数等分和定距等分4 种。

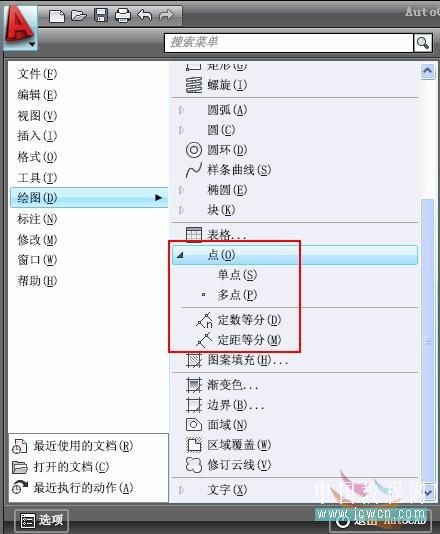

在命令菜单中打开点命令图示


工具栏常用选项中点选项


选择“绘图”|“点”|“单点”命令,可以在绘图窗口中一次指定一个点。

选择“绘图”|“点”|“多点”命令,可以在绘图窗口中一次指定多个点,最后可按Esc 键结束。

选择“绘图”|“点”|“定数等分”命令,可以在指定的对象上绘制等分点或者在等分点处插入块。

选择“绘图”|“点”|“定距等分”命令,可以在指定的对象上按指定的长度绘制点或者插入块。

小贴士:点的样式
点可以作为一个对象被创建,但是默认情况下点对象是不可见的,为了在视图中显示出点的位置,必须进行设置。方法如下:

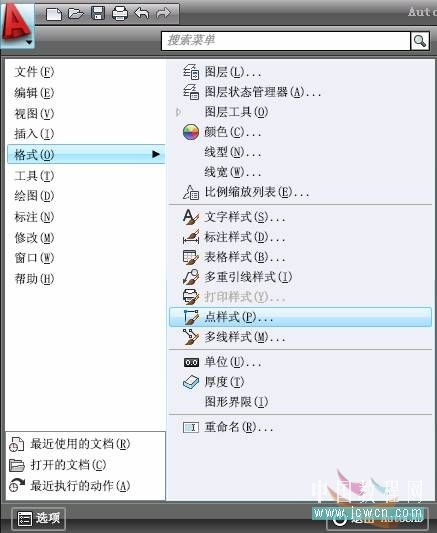

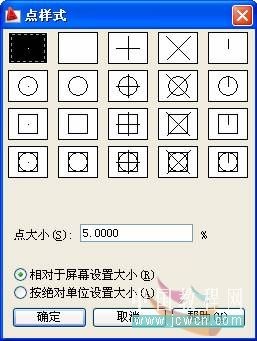

(1)选择菜单命令“格式/点样式”,打开点样式对话框,如图所示。
(2)在对话框中点击一个点对象的图像,设置点的显示大小,点击“确定”按钮。这时视图中的点即可显示出来。

对话框中两个选项的含义:
相对于屏幕设置大小:按屏幕尺寸的百分比设置点的显示大小。选该项后,进行缩放视图时,点的显示大小并不改变。

按绝对单位设置大小:按“点大小”框中指定的实际单位设置点显示的大小。进行缩放时,显示的点大小随之改变。
