教你实现CAD图纸到SolidWorks的2D—3D转换(3)

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:鬼马

三、将草图定义出前视,上视,左视等视图

  输入的草图是三维数模在各个方向上的投影,就是从不同方向上看去的视图,所以需要分别将其定义为前视,上视,左视等视图。
  注意:在定义任何其它视图之前,必须先定义前视图。您可进行框选择、链选择,或按住 Ctrl 来单独选择。

  具体操作:

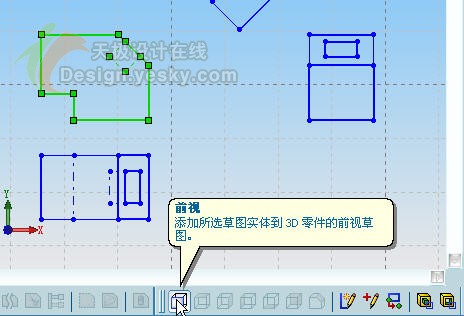

  选择下图所示的视图,单击“2D-3D”工具栏上的“前视”,将其定义为前视图。







  同样操作方法,将其它几个视图分别定义为上视,左视等视图。

四、定义辅助视图

  按下图所示定义辅助视图,注意必须在另一视图中选择一直线来指定辅助视图的角度。



  生成的各个视图如下图所示,是不是有了立体的感觉?



  • 第1页:2D图纸准备工作
  • 第2页:将AutoCAD的图形转换并导入SolidWorks
  • 第3页:将草图定义出各方向视图、定义辅助视图
  • 第4页:对齐草图、生成3D模型、总结
