闸阀的常见分类

　　闸阀有各种不同的结构形式，其主要区别是所采用的密封元件结构类型不同。根据密封元件的结构，常把闸阀分成几种不同的类型。例如，根据结构类型分类，有平行式闸阀和楔式闸阀;根据阀杆的结构还可分为明杆（升降杆）闸阀（图1）和暗杆（旋转杆）闸阀（图2）。

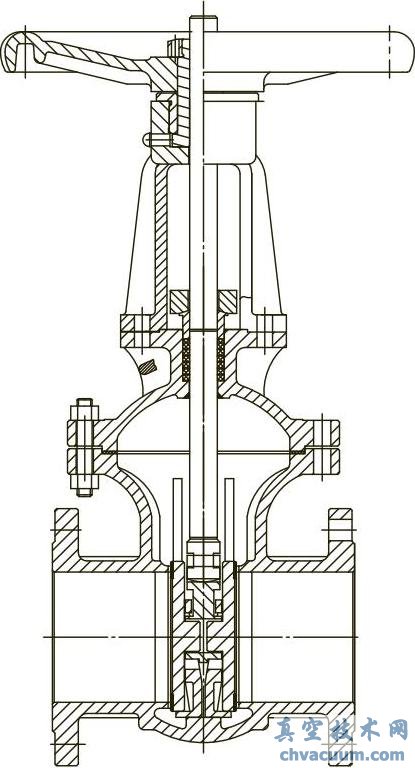

图1 明杆平行式闸阀

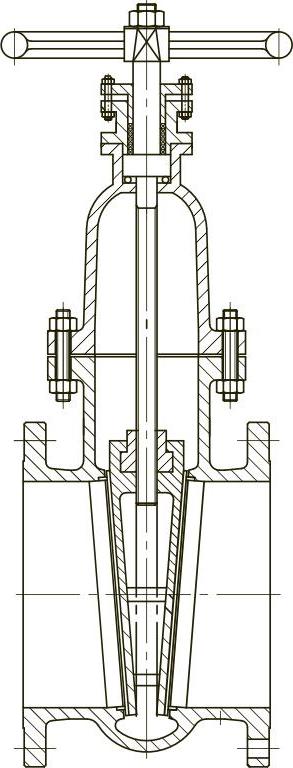

图2 暗杆楔式闸阀

1、按阀杆分类

　　阀杆是闸阀的操作部件，其作用是将启闭力传递到启闭件上。按阀杆结构类型分类，有明杆闸阀与暗杆闸阀两种。

　　①明杆闸阀其阀杆梯形螺纹置于阀体之外，位于阀杆上部，通过旋转阀杆螺母，使阀杆带动闸板同步上升与下降来实现阀门的启闭，因此容易识别阀门的启闭状态，避免误操作。由于阀杆螺母在体腔外，有利于润滑，同时启闭状态直观明显，因而应用广泛。但在恶劣环境中，阀杆的外露螺纹易受损害和腐蚀，甚至影响操作。它的缺点是阀门开启后的高度大，通常在阀门原高度的基础上要加一个行程，因而需要很大的操作空间。

　　②暗杆闸阀阀杆螺母置于阀体内部，常被固定在闸板上，通过阀杆的旋转使阀杆螺母带动闸板做升降运动来完成启闭。由于传动用的梯形螺纹位于阀体内部，虽不受外界环境影响，但易受介质腐蚀和无法进行润滑，开启程度不能直接观察，需另设指示装置。但它的阀杆不做升降运动，所需操作空间小，故适用于位置有限管路密集的场合，如船舶、地下管道等。

2、按结构类型分类

　　闸阀的结构类型通常指的是闸板的类型，闸板的类型分为楔式和平行式两种。即闸板为楔式的称为楔式闸阀，闸板为平行式的即为平板闸阀。
