截止阀的阀瓣(阀座)密封圈结构型式

2020-04-19 真空技术网整理 未知

  阀瓣是截止阀的启闭件,与阀座一起形成密封副接通或截断介质。通常阀瓣呈圆盘状,对于小口径截止阀,阀瓣多与阀杆成一整体。阀瓣和阀座的密封圈直接影响密封性能,是截止阀的关键零件。其常见结构形式和固接方式如图1所示。

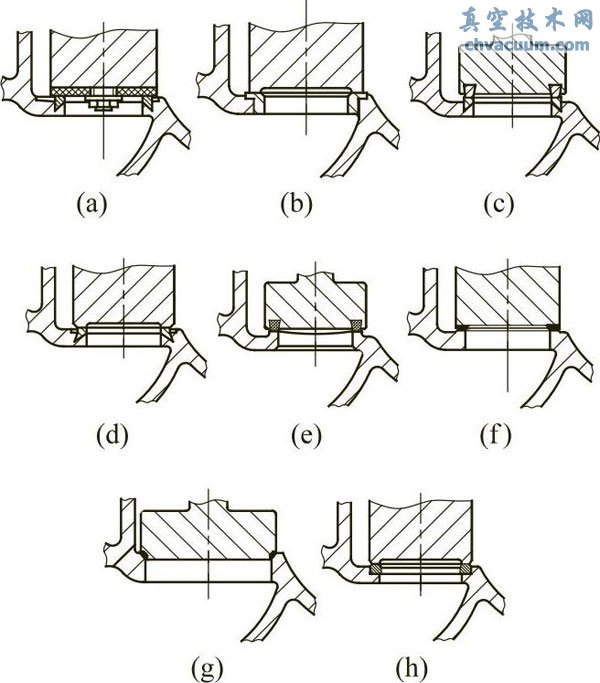

截止阀密封圈常用形式及固接方法

图1 截止阀密封圈常用形式及固接方法

  图1(a)中,阀瓣密封圈用橡胶、塑料等软质材料制成,靠螺钉固定在阀瓣上;阀座密封圈用铜合金制成,或在铸铁阀体上直接加工出密封面。适用于低压小口径截止阀。

  图1(b)中,阀瓣密封面是在阀瓣上直接加工而成;阀座密封圈用铬不锈钢制造,用螺纹与阀体固接。适用于中压小口径截止阀。

  图1(c)中,阀体与阀瓣材料均为铸铁,加工出燕尾槽,再分别压入铜合金密封圈,靠塑性变形固接。适用于低压截止阀。

  图1(d)中,阀瓣密封面是直接在阀瓣上加工而成;阀座密封圈用铜合金或铬不锈钢制造。适用于小口径截止阀。

  图1(e)中,在阀瓣燕尾槽内压入氟塑料密封圈或浇注巴氏合金;在阀体上直接加工出密封面。适用于氨阀。

  图1(f)中,在阀体和阀瓣上堆焊铬不锈钢,加工成密封面。适用于高、中压截止阀。

  图1(g)中,在阀体和阀瓣上堆焊硬质合金,加工成锥形密封面。适用于高温、高压及不锈钢截止阀。

  图1(h)中,阀瓣密封面是直接加工而成的;阀座密封圈材料为铬不锈钢,采用摩擦焊将阀座固定在阀体上。适用于高、中压小口径截止阀。
